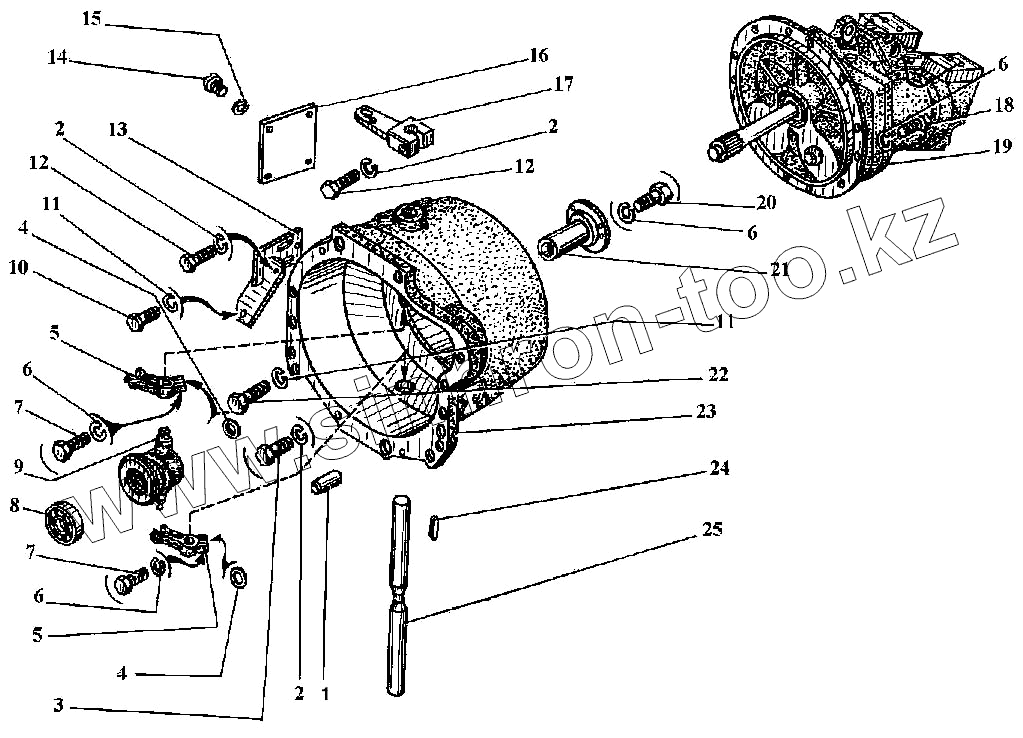

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Установка насоса

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

4

5

5

6

6

6

6

7

7

8

9

10

11

11

12

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-3323.04.03.003		Штифт
2	6402 12.65Г		Шайба
3	7808 М12-30		Болт
4	ЭО-3323.04.03.007		Шпонка
5	50-1601203		Вилка выключения сцепления
6	6402 10.65Г		Шайба
7	7808 М10-35		Болт
8	80205		Подшипник
9	ЭО-3323.04.03.020		Отводка в сборе
10	7808 М16-40		Болт
11	6402 16.65Г		Шайба
12	7808 М12-40		Болт
13	ЭО-3323.04.03.040		Кронштейн
14	7805 М6-14		Болт
15	6402 6.65Г		Шайба
16	ЭО-3322Б.13.01.008		Крышка
17	ЭО-3323.04.03.030		Рычаг
18	7795 М10-40		Болт
19	234.20		Насос
19	333.20		Насос
20	7808 М10-25		Болт
21	ЭО-3323.04.03.002		Кронштейн отводки
22	7808 М16-30		Болт
23	ЭО-3323.04.03.001		Корпус
24	23360 2-8-7-25		Шпонка
25	ЭО-3323.04.03.009		Вал вилок выключения

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
