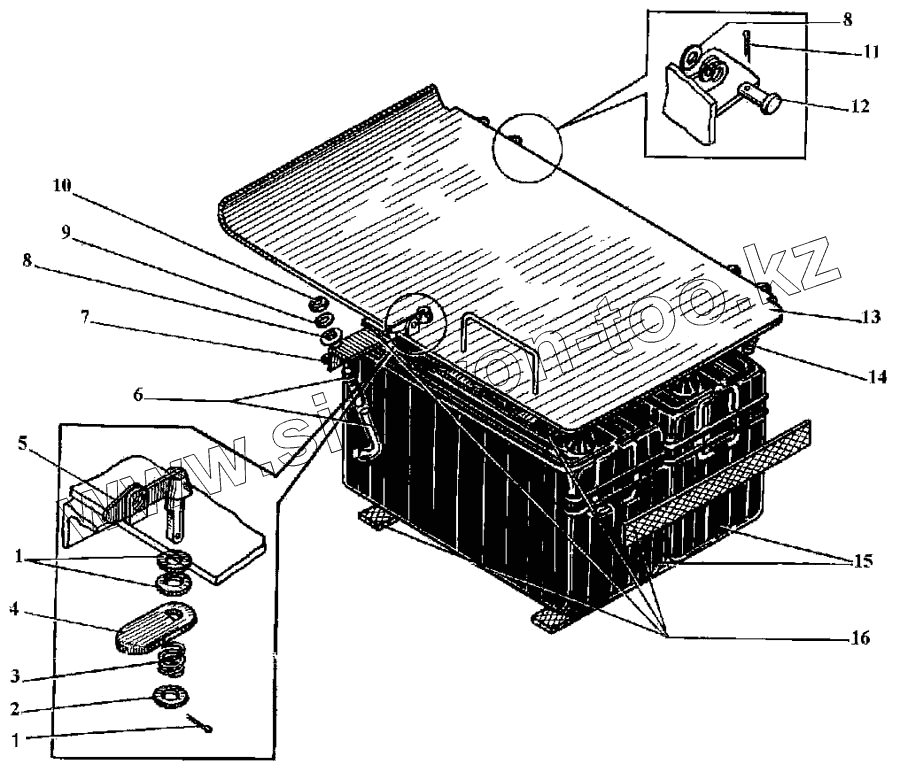

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Установка аккумуляторов

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	397 3,2-20		Шплинт
2	1371 12		Шайба
3	ЭО-3322А.01.02.007		Пружина
4	ЭО-3323.00.70.103		Фиксатор
5	ЭО-3323.00.70.130		Ось защелки
6	ЭО-3323.00.70.102		Стяжка
7	ЭО-3323.00.70.120		Уголок
8	1371 8		Шайба
9	6402 8.65Г		Шайба
10	5915 М8		Гайка
11	397 2-14		Шплинт
12	ЭО-3322А.09.01.026		Ось
13	ЭО-3323.00.70.110		Крышка аккумуляторов
14	Э-302-1-0800-05		Пружина
15	ЗСт-215ЭМ		Батарея аккумуляторов
16	ЭО-3323.00.70.101		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
