Каталог запасных частей к технике: ТВЭКС ЭО-3323. Управление поворотом колес

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

4

4

5

5

6

6

7

8

8

9

10

11

12

13

14

15

16

17

18

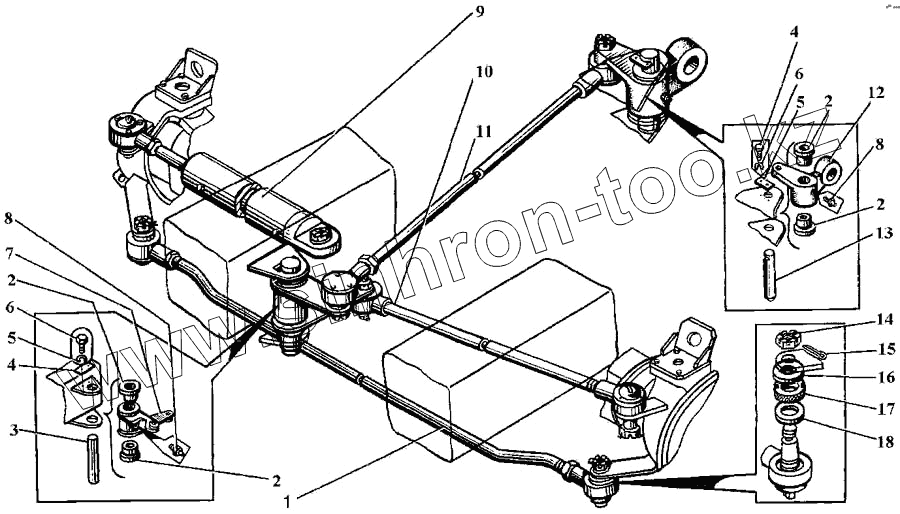

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-3323.20.40.300		Тяга поперечная
2	Э-302.3.1000.03		Втулка
3	ЭО-3323.20.40.001		Шкворень
4	ЭО-33226.70.50.002		Планка
5	6402 12.65Г		Шайба
6	7808 М12-25		Болт
7	ЭО-3323.20.40.200		Рычаг двуплечный
8	19853 1.3		Масленка
9	ЭО-3323.20.41.600		Цилиндр поворота колес
10	ЭО-3323.20.40.500		Тяга поперечная буксировочная
11	ЭО-3323.20.40.400		Тяга верхняя
12	ЭО-3323.20.40.005		Водило
13	ЭО-3323.20.40.002		Шкворень
14	ЭО-3323.20.40.004		Гайка
15	397 5-50		Шплинт
16	ЭО-3323.20.40.003		Шайба
17	ЭО-3322А.68.00.008		Уплотнение
18	ЭО-3322А .68.00.006		Шайба
