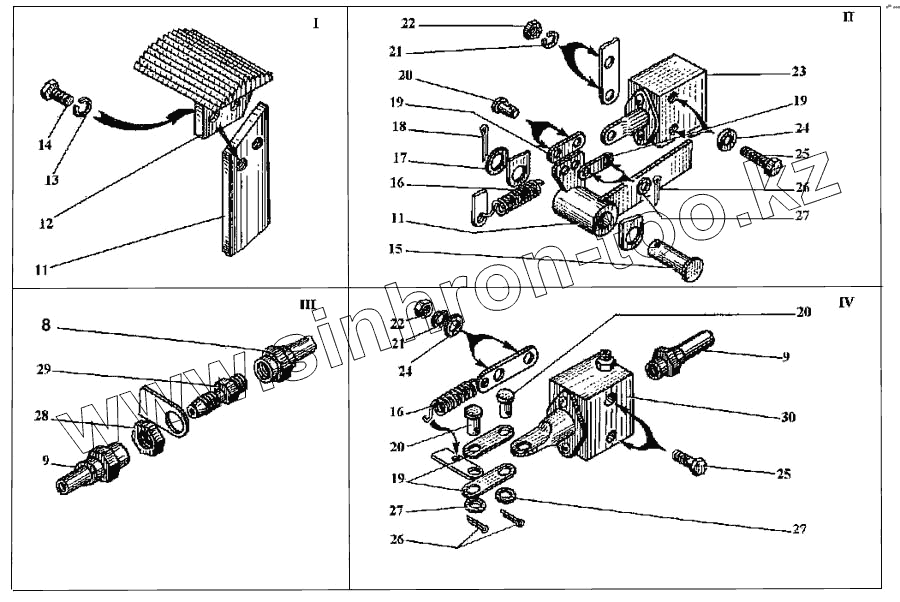

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Управление муфтой сцепления (части I..IV)

Тип техники

Марка

Модель

Схема

8

9

9

11

11

12

13

14

15

16

16

17

18

19

19

19

20

20

20

21

21

22

22

23

24

24

25

25

26

26

27

27

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
8	ЭО-3323.04.06.400		Трубка
9	ЭО-3323.04.06.500		Трубка
11	ЭО-3323.04.06.700		Рычаг
12	ЭО-Э323.04.06.001		Педаль
13	6402 8.65 Г		Шайба
14	7808 М8-16		Болт
15	9650 6-25d11-100		Ось
16	ЭО-3322.53.01.050		Пружина
17	11371 27		Шайба
18	397 5-40		Шплинт
19	ЭО-3323.04.06.004		Серьга
20	9650 6-8d11-30		Ось
21	6402 12.65Г		Шайба
22	5915 М12		Гайка
23	ЭО-3323.04.06.100		Цилиндр
24	11371 12		Шайба
25	7795 М12-75		Болт
26	3972-14		Шплинт
27	11371 8		Шайба
28	ЭО-3322А.12.20.011		Гайка
29	ЭО-3323.04.06.002		Штуцер
30	ЭО-3323.04.06.200		Цилиндр

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
