Каталог запасных частей к технике: ТВЭКС ЭО-3323. Унифицированное сиденье для строительных и дорожных машин

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали

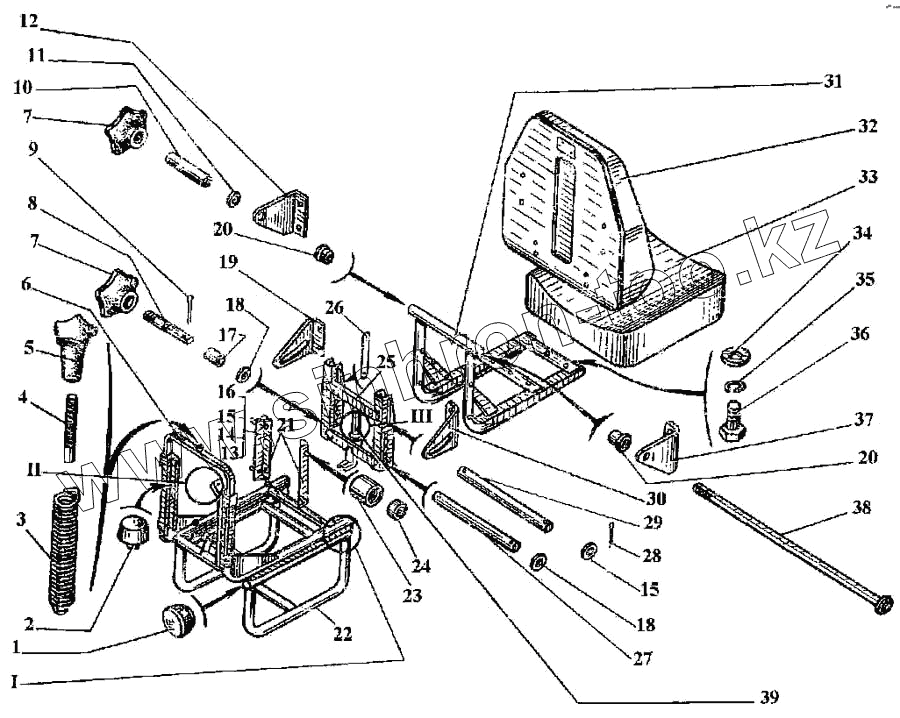

Унифицированное сиденье для строительных Унифицированное сиденье для строительных Унифицированное сиденье для строительных и дорожных машин (части I..III)
1 У7920.01.00.013 Заглушка
2 У7920.01.00.015 Упор
3 У7920.01.00.014 Пружина
4 У7920.01.00.012 Тяга
5 У7920.01.00.120 Ручка пружины
6 У7920.01.00.020-1 Рама
7 У 7920.01.00.130-1 Ручка
8 У7920.01.00.006-1 Палец резьбовой
9 397 3,2-20 Шплинт
10 У 7920.01.00.002-1 Втулка упорная
11 11371 12 Шайба
12 У7920.01.00.018-1 Кронштейн поворотный
13 7798 М10-25 Болт
14 5915 М10 Гайка
15 11371 10 Шайба
16 6402 10.65Г Шайба
17 У7920.01.00.005-1 Втулка упорная
18 У7920.01.00.019-1 Шайба
19 У7920.01.00.017-1 Кронштейн опорный
20 У7920.01.00.016-1 Втулка
21 У7920.01.00.080 Кронштейн ролика
22 У7920.01.00.010 Основание
23 У7920.01.00.004 Ролик
24 У7920.01.00.008 Подпятник
25 У7920.01.00.030-1 Опора подвесная
26 У7920.01.00.043-1 Планка стопорная
27 9650 2-10h 11-50 Ось
28 397 2,5-20 Шплинт
29 9650 2101111-55 Ось
30 У7920.01.00.017-1-01 Кронштейн опорный
31 У7920.01.00.050-1 Рама подвижная
32 У7920.01.00.100-1 Спинка
33 У7920.01.00.110-1 Сиденье
34 11371 8 Шайба
35 6402 8.65Г Шайба
36 7798 М8-20 Болт
37 У7920.01.00.018-1-01 Кронштейн поворотный
38 У 7920.01.00.070-1 Стержень стяжной
39 У7920.01.00.090Е Амортизатор
