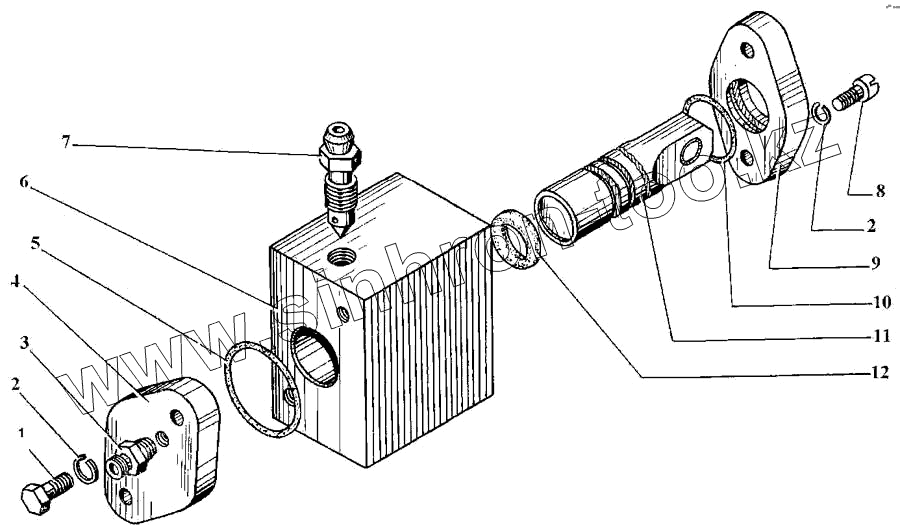

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Цилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 7805 М16-20 Болт
2 6402 6.65Г Шайба
3 ЭО-3322А.09.01.004 Штуцер
4 ЭО-3323.04.06.103 Крышка
5 9833 029-035-36-2-2 Кольцо
6 ЭО-3323.04.06.201 Корпус
7 ЭО-3323.04.06.203 Штуцер
8 17473 М6-22 Винт
9 ЭО-3323.04.06.104 Крышка
10 9833 018-022-25-2-2 Кольцо
11 ЭО-3323.04.06.202 Шток
12 14896 20-12-5 Манжета
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
