Каталог запасных частей к технике: ТВЭКС ЭО-3323. Цилиндр

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

8

9

9

10

11

11

12

13

14

15

16

17

18

19

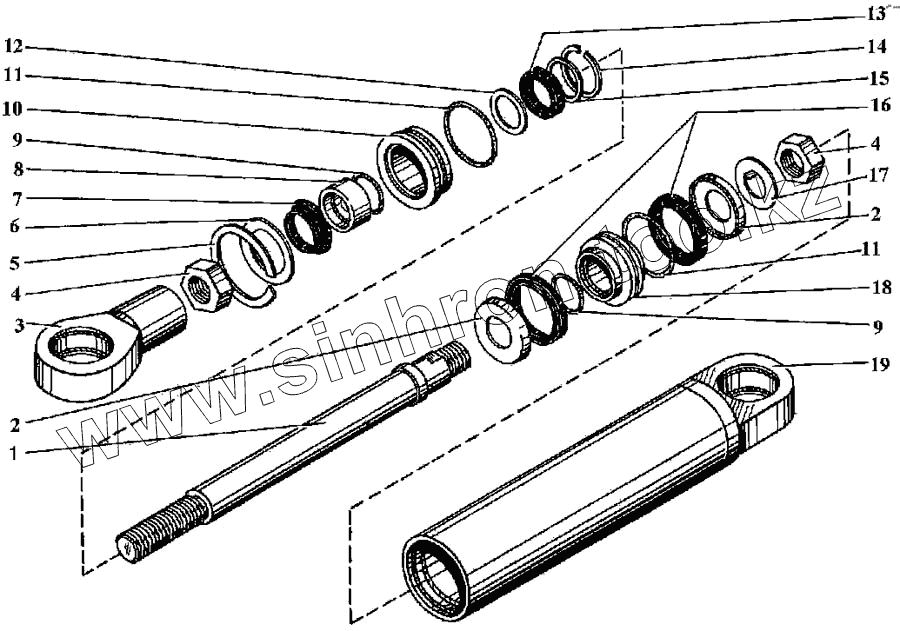

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-3323.20.41.101		Шток
2	Э-302А.1.6102.13		Манжетодержатель
3	ЭО-3322Б.64.02.103		Наконечник
4	ЭО-3322А.47.20.102		Гайка
5	ЭО-3322 Б .64.02.705		Кольцо
6	ЭО-3322Б.64.02.704		Шайба
7	Э-302-2-0000-06		Грязесъемнпк
8	ЭО-3322Б.64.02.104		Втулка
9	9833 030-035-30-1-2		Кольцо
10	ЭО-3322 Б .64.02.702		Стакан
11	9833 070-080-58-1-3		Кольцо
12	Э-302-3-1100-06		Шайба
13	6969 30-50		Манжета
14	13941 1Б50		Кольцо
15	Э-302А.2.0000.02А		Кольцо
16	6969 55-80		Манжета
17	Э-302А.1.6102.20		Шайба стопорная
18	Э-302А.1.6102.12		Поршень
19	ЭО-3323.20.41.110		Цилиндр сварной

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
