Каталог запасных частей к технике: ТВЭКС ЭО-3323. Трубопроводы рабочего оборудования прямого копания

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

4

5

6

7

7

8

8

8

9

10

11

11

12

13

13

14

15

16

17

18

19

20

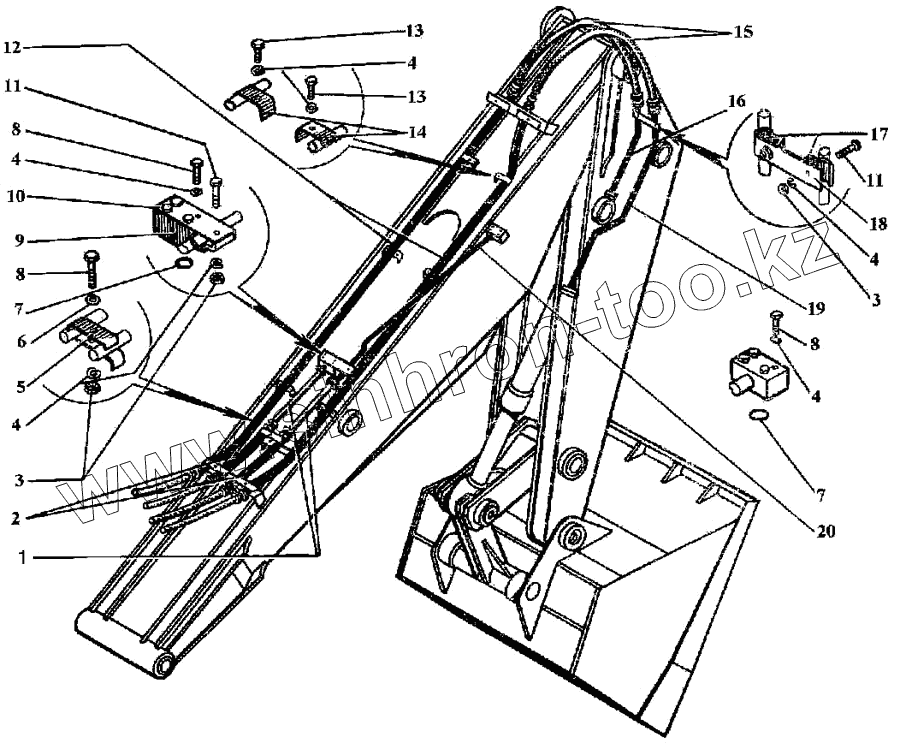

Позиция на иллюстрации	Заводской номер детали		Название детали
1	РВД 25-400-250У		Рукав
2	ЭО-3323.42.08.010		Трубопровод
3	5915 М12		Гайка
4	6402 12.65Г		Шайба
5	ЭО-3323.41.08.004		Скоба
6	11371 12		Шайба
7	9833 038-044-36-2-2		Кольцо
8	7795 М12-65		Болт
9	ЭО-3323.41.08.080		Фланец
10	ЭО-3323.42.08.003		Планка
11	7795 М12-60		Болт
12	ЭО-3323.42.08.020		Трубопровод
13	7808 М12-30		Болт
14	ЭО-3323.42.08.001		Скоба
15	РВД 25-1200-250У		Рукав
16	ЭО-3323.42.08.040		Трубопровод
17	ЭО-3323.41.08.001		Скоба
18	ЭО-3323.42.08.002		Планка
19	ЭО-3323.42.08.050		Трубопровод
20	ЭО-3323.42.08.030		Трубопровод
