Трубопроводы рабочего оборудования обратной лопаты
Трубопроводы рабочего оборудования обратной лопаты (части I..IV)
Гидроцилиндр
Гидроцилиндр
Оборудование прямого копания
Оборудование прямого копания (части I..IV)
Оборудование прямого копания (части V..VII)
Трубопроводы рабочего оборудования прямого копания
Трубопроводы рабочего оборудования грейфера
Удлинитель к грейферу
Трубопровод удлинителя
Ковш прямого копания емкостью 0,63 м. куб
Грейфер 0,5 м. куб
Рабочее оборудование обратной лопаты
Рабочее оборудование обратной лопаты (части I..IV)
Рабочее оборудование обратной лопаты (части V..VIII)
Одноковшовый пневмоколесный экскаватор с гидроприводом
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации
Заводской номер детали
Название детали
Трубопроводы рабочего оборудования обрат
Трубопроводы рабочего оборудования обрат

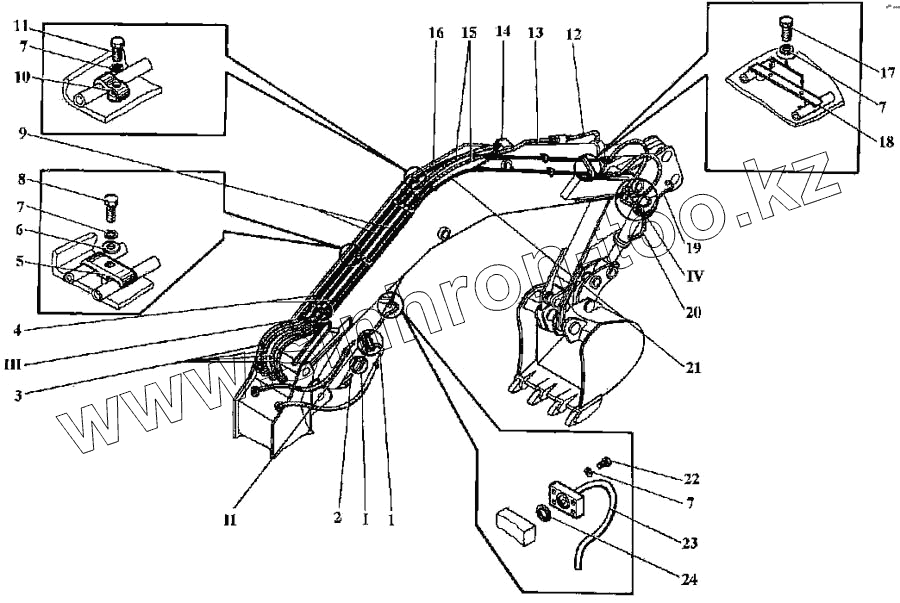

Трубопроводы рабочего оборудования обратной лопаты (части I..IV)
1
ЭО-3323.41.08.530
Трубопровод
2
ЭО-3323.41.08.540
Трубопровод
3
20-1200-320У
Рукав
4
ЭО-3323.41.08.430
Трубопровод
5
ЭО-3323.41.08.004
Скоба
6
11371 12
Шайба
7
6402 12.65Г
Шайба
8
7808 М12-8g-40
Болт
9
ЭО-3323.41.08.440
Трубопровод
10
ЭО-3323.41.08.001
Скоба
11
7808 М12-8g-30
Болт
12
ЭО-3323.41.08.490
Трубопровод
13
ЭО-3323.41.08.480
Трубопровод
14
ЭО-3322Д.41.14.710
Трубопровод
15
20-650-320У
Рукава
16
ЭО-3323.41.08.460
Трубопровод
17
7808 М12-8g-25
Болт
18
ЭО-3323.41.08.610
Кронштейн
19
ЭО-3323.41.08.500
Трубопровод
20
ЭО-3323.41.08.510
Трубопровод
21
ЭО-3323.41.08.450
Трубопровод
22
7808 М12-8g-35
Болт
23
ЭО-3323.41.08.520
Трубопровод
24
9833 038-044-36-2-2
Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
