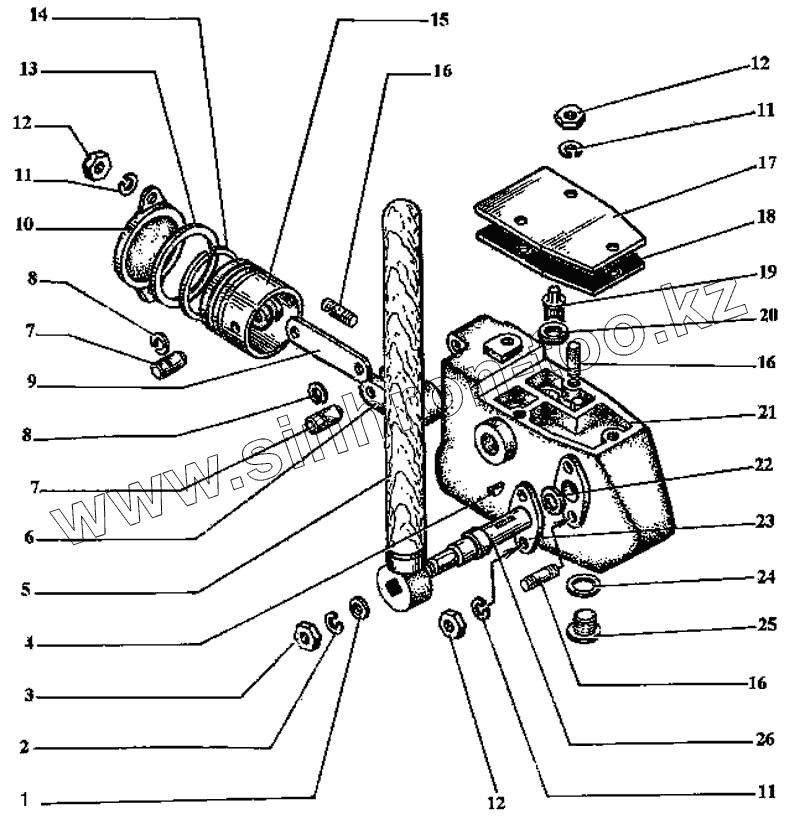

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Ручной насос «Родник»

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

10

11

11

11

12

12

12

13

14

15

16

16

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	БК7-3.018		Шайба
2	6402 12		Шайба
3	5915 М12		Гайка
4	БК7-3.021		Шпонка сегментная
5	1-00-40		Рукоятка
6	БК7-3		Рычаг
7	Б К7-3.028		Палец
7	БК7-3.028		Палец
8	Б К7-3.025		Стопор
8	БК7-3.025		Стопор
9	БК7-3.026		Тяга
10	БК7-3.002		Крышка передняя
11	6402 10		Шайба
12	5915 М10		Гайка
13	БК7-3.009		Прокладка
14	БК7-3.017		Кольцо
15	БК7-3.022		Поршень
16	БК7-3.032		Шпилька
17	БК7-3.020		Крышка верхняя
18	БК7-3.008		Прокладка
19	БК7-3.003		Клапан
20	БК7-3.004		Седло
21	БК7-3.001		Корпус
22	БК7-3.013		Кольцо
23	БК7-3.014		Фланец
24	БК7-3.006		Прокладка
25	БК7-3.007		Пробка
26	БК7-3.005		Вал

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
