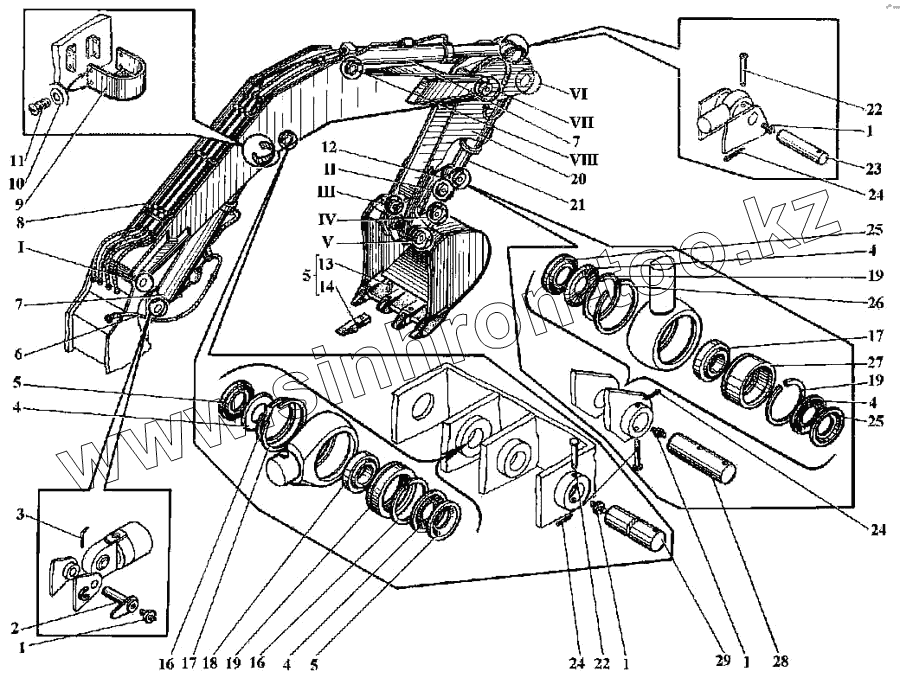

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Рабочее оборудование обратной лопаты

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

4

4

4

5

5

5

6

7

7

8

9

10

11

12

13

14

16

16

17

17

18

19

19

19

20

21

22

22

23

24

24

24

25

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
Рабочее оборудование обратной лопаты (ча	Рабочее оборудование обратной лопаты (ча		Рабочее оборудование обратной лопаты (части I..IV)
Рабочее оборудование обратной лопаты (ча	Рабочее оборудование обратной лопаты (ча		Рабочее оборудование обратной лопаты (части I..IV)
1	19853 1.3		Масленка
2	ЭО-3323.41.60.000		Палец в сборе
3	ЭО-3322А.25.01.008		Стопор
4	ЭО-3322А.25.00.002		Кольцо уплотнительное
5	ЭО-3323.41.00.008		Кольцо распорное
6	ЭО-3323.41.08.400 ил		Трубопроводы рабочего оборудования
7	22-1417.140-90-1000		Гидроцилиндр
8	ЭО-3323.41.10.000		Стрела
9	ЭО-3323.41.80.000		Кронштейн
10	11371 6		Шайба
11	17473 В1 М6-8g-12		Винт
12	ЭО-3323.41.30.000		Рычаг ковша
13	Э-302-4-0300-02		Клин
14	Э-302-4-0300-01А		Зуб ковша
16	13941 2Б105		Кольцо
17	ЭО-3323.41.00.002		Кольцо
18	ШС70		Подшипник
19	ЭО-3323.41.00.003		Втулка
20	ЭО-3323.41.20.000		Рукоять
21	22-1417.125-80-1000		Гидроцилиндр
22	ЭО-3323.41.00.016		Палец
23	ЭО-3323.41.00.015		Палец
24	397 4-28		Шплинт
25	ЭО-3322А.25.00.001		Кольцо распорное
26	ЭО-3323.41.00.005		Кольцо
27	ЭО-3323.41.00.006		Втулка
28	ЭО-3323.41.00.007		Палец
29	ЭО-3323.41.00.001		Палец
