Каталог запасных частей к технике: ТВЭКС ЭО-3323. Предохранительный клапан

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

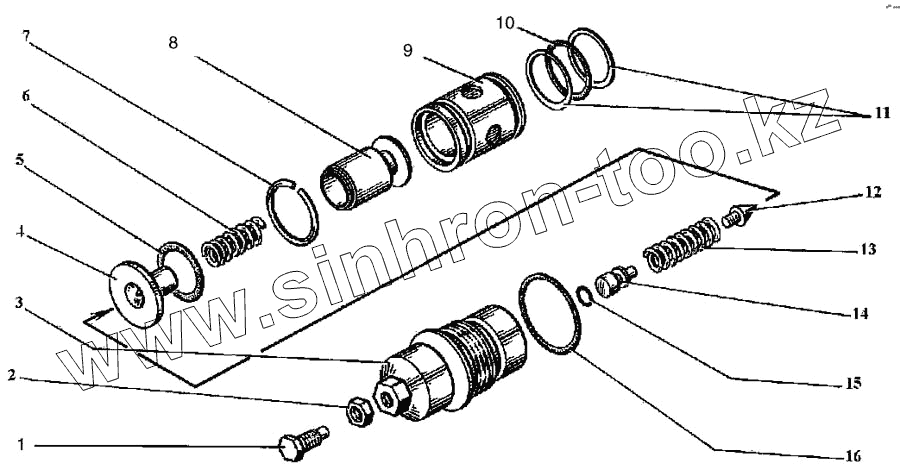

Позиция на иллюстрации	Заводской номер детали		Название детали
1	63.600.01.005		Винт регулировочный
2	70.410.22.302		Гайка Л18
3	63.600.01.001		Патрон клапана
4	63.600.01.002		Седло клапана
5	9833 024-028-25-2-3		Кольцо
6	63.600.01.009		Пружина
7	63.600.01.006		Кольцо пружинное
8	63.600.01.102		Клапан
9	63.600.01.101		Втулка клапана
10	9833 028-032-25-2-3		Кольцо
11	63.600.01.012		Шайба
12	63.600.01.003		Клапан
13	63.600.01.007		Пружина
14	63.600.01.004		Плунжер
15	70.010.14.002		Кольцо Н -12*8-4
16	70.010.04.005		Кольцо У-42*0-4

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
