Каталог запасных частей к технике: ТВЭКС ЭО-3323. Пневмооборудование на поворотной платформе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали

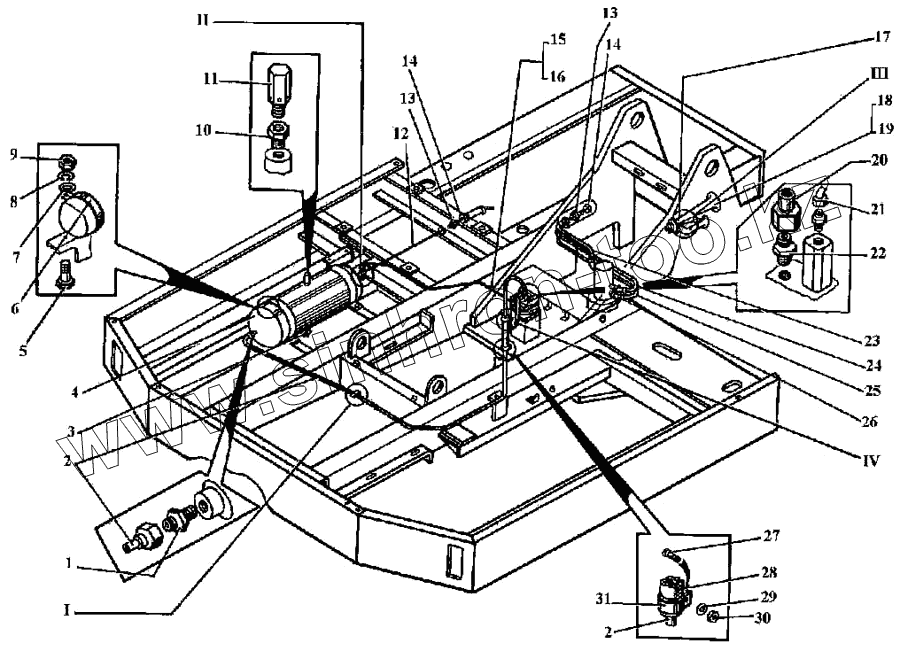

Пневмооборудование на поворотной платфор Пневмооборудование на поворотной платфор Пневмооборудование на поворотной платформе (части I..IV)
1 ЭО-3322А.23.02.002 Штуцер
2 ЭО-3323.01.90.110 Трубопровод
3 Кр-2А.1305010 Кран сливной
4 200-3513015 Баллон воздушный
5 7808 М12-35 Болт
6 ЭО-3323.01.90.210 Хомут
7 Э302-1-1250-02А Шайба специальная
8 6402 12.65 Г Шайба
9 5915 М12 Гайка
10 ЭО-3323.01.90.003 Штуцер переходной
11 304-152-3700Б Клапан предохранительный
12 ЭО-3323.01.90.190 Трубопровод
13 ЭО-3322А.24.01.005 Штуцер
14 ЭО-3322А.24.01.008 Гайка
15 ЭО-3323.01.90.220 Трубка
16 Э302-1-1600-14 Хомутик
17 ЭО-3322А.24.08.000 Трубка сигнала
18 ЭО-3322А .09.01.004 Штуцер
19 С40-В Сигнал пневматический
20 ЭО-3323.01.90.120 Трубопровод
21 ЭО-3323.01.90.230 Трубка
22 Э-302Б-1-6150-03 Штуцер
23 ЭО-3323.01.90.250 Трубопровод
24 ЭО-3323.01.90.270 Трубопровод
25 ЭО-3323.01.90.240 Шланг
26 ЭО-3323.01.90.260 Трубопровод
27 17473 В1М6 Винт
28 10362 12-21-16В Рукав L=(200±5) мм
29 11371 6 Шайба
30 5915 М6 Гайка
31 ЭО-3323.01.90.005 Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
