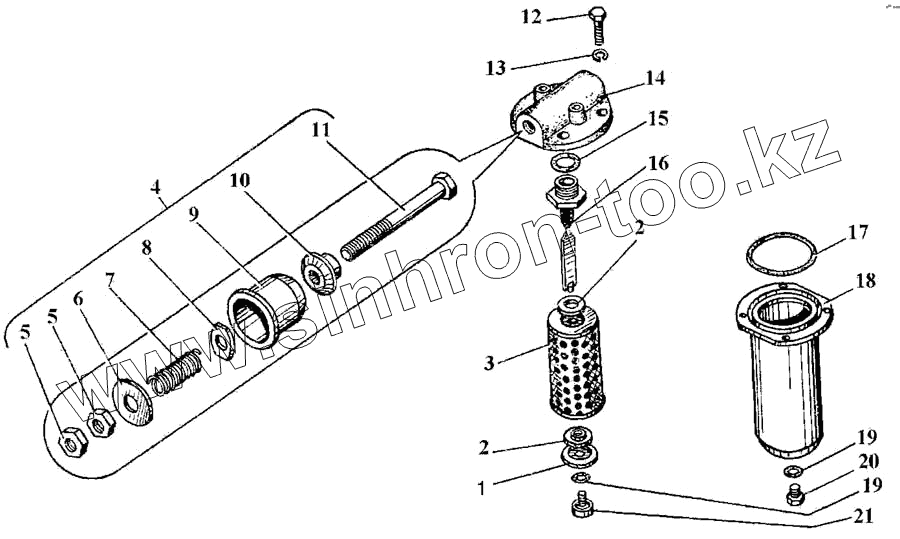

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Магистральный Фильтр

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	У491.031-001		Чашка
2	У491.032Б-003		Прокладка
3	477-00-00-00		Элемент фильтрующий
4	У491.035-300А		Клапан в сборе
5	5916 М8-1		Гайка
6	10450 8		Шайба
7	У491.034-305А		Пружина
8	У 491.001-304		Шайба
9	У491.033-302А		Втулка
10	У 491.034-301А		Клапан
11	У491.034-303 Б		Болт
12	7798 М12-30		Болт
13	6402 12		Шайба
14	У491.033Б-001		Крышка
15	9833 045-050-30-2-2		Кольцо
16	У491.032Б-200		Стержень
17	9833 135-140-30-2-2		Кольцо
18	У491.032Б-100		Корпус в сборе
19	9833 015-019-25-2-2		Кольцо
20	У491.001Б-003		Пробка
21	У491.001Б-004		Болт специальный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
