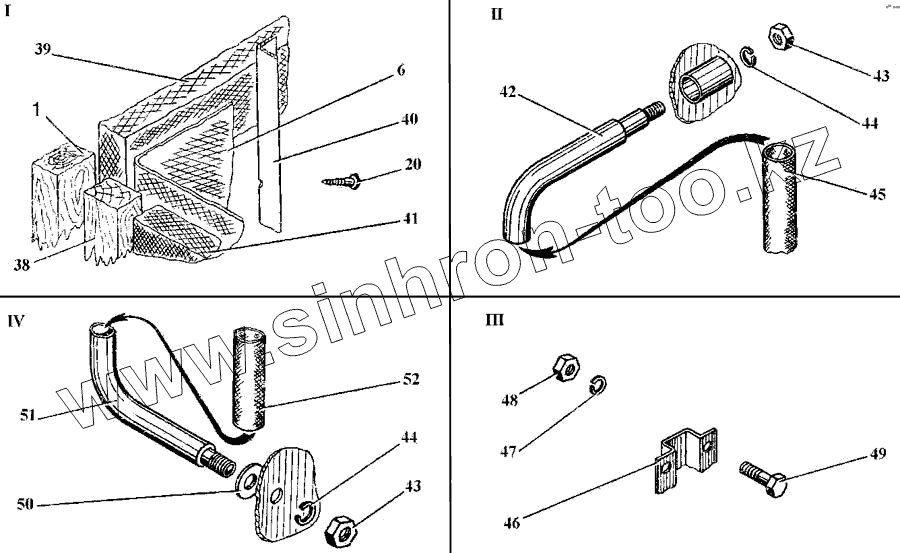

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Кабина (части I..V)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
6
20
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-3322Б.10.00.017 Стойка угловая
6 ЭО-3323.02.03.000 Обшивка кабины
20 1145.А4-20 Шуруп
38 ЭО-3322Б. 10.00.021 Стойка задняя
39 ЭО-3323.02.00.018 Изоляция
40 ЭО-3322Б.10.00.026 Уголок обшивки
41 ЭО-3323.02.00.017 Изоляция задняя
42 ЭО-3322Б.10.00.009 Поручень
43 5915 М10 Гайка
44 6402 10.65Г Шайба
45 ЭО-3322Б.10.00.042 Трубка L=700 мм
46 ТУ 22-4213-78 Кронштейн огнетушителя ОУБ
47 6402 8.65Г Шайба
48 5915 М8 Гайка
49 7808 М8-20 Болт
50 11371 10 Шайба
51 ЭО-3323.02.00.015 Поручень
52 ЭО-3323.02.00.020 Изоляция L=585 мм
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
