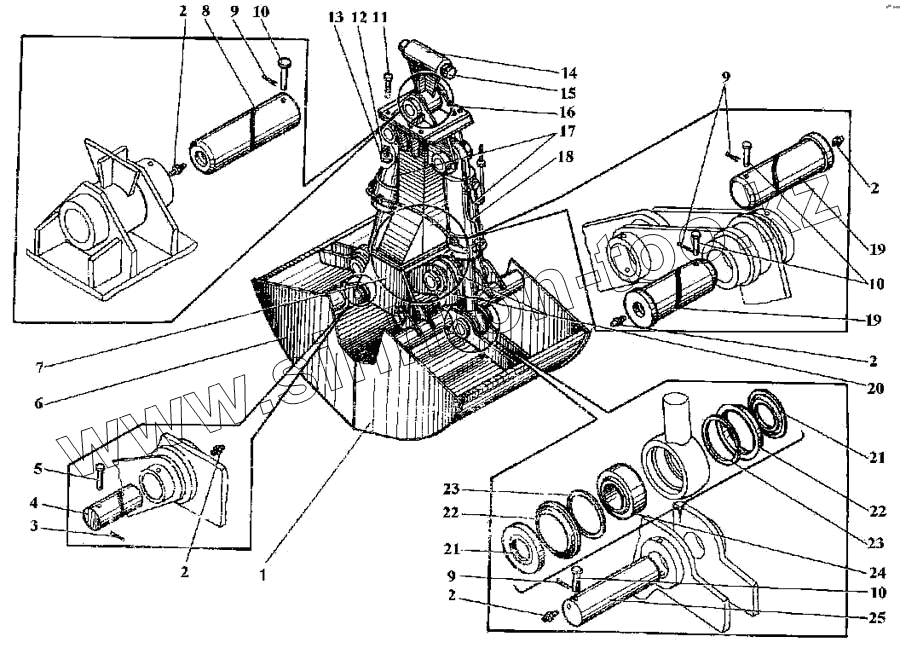

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Грейфер 0,5 м. куб

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
22
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-3323.43.00.500 Челюсть правая
2 19853 1.3 Масленка
3 397 3,2-20 Шплинт
4 ЭО-3323.43.00.003 Палец
5 ЭО-3322Б.48.01.023 Фиксатор
6 ЭО-3323.43.00.600 Челюсть левая
7 ЭО-3323.43.00.300 Рама
8 ЭО-3322Б.48.01.022 Палец
9 397.4-28 Шплинт
10 ЭО-3322А.41.00.003 Палец
11 7808 Л 124-80 Болт
12 6402 24.65 Г Шайба
13 5915 М24 Гайка
14 ЭО-3323.43.00.100 Подвеска
15 ЭО-3323.43.00.001 Палец
16 ЭО-3322Б.48.01.200 Кронштейн подвески
17 1.16.1.У-125-80-250 Гидроцилиндр
18 ЭО-3323.43.00.700 Трубопроводы рабочего оборудования грейфера
19 ЭО-3323.43.00.002 Палец
20 ЭО-3323.43.00.400 Тяга
21 ЭО-3322А.25.00.001 Кольцо распорное
22 ЭО-3322А .25.00.002 Кольцо уплотнительное
23 13941 2Б110 Кольцо
24 3635 ШС-70 Подшипник
25 ЭО-3322А.41.00.002 Палец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
