Каталог запасных частей к технике: ТВЭКС ЭО-3323. Главная передача

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

11

11

12

12

13

14

14

15

15

16

17

18

19

20

21

22

23

24

25

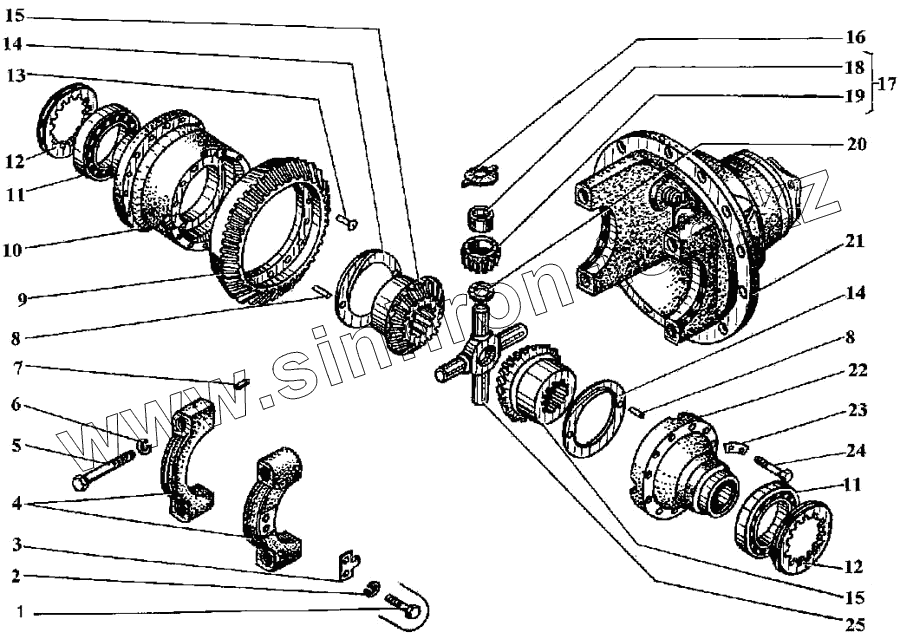

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7808 М8-15		Болт
2	6402 8.65 Г		Шайба
3	ЭО-3323.20.31.010		Стопор
4	ЭО-3323.20.31.004		Крышка подшипника
5	7808 М20-1,5-85		Болт
6	6402 20.65 Г		Шайба
7	ЭО-3323.20.31.018		Штифт
8	3128 5h8-10		Штифт
9	ЭО-3323.20.31.006		Шестерня
10	ЭО-3323.20.31.002		Чашка
11	7515		Подшипник
12	ЭО-3323.20.31.005		Гайка
13	10299 12-48		Заклепка
14	ЭО-3323.20.31.014		Шайба
15	ЭО-3323.20.31.013		Шестерня полуоси
16	ЭО-3323.20.31.017		Шайба
17	ЭО-3323.20.31.200		Сателлит
18	ЭО-3323.20.31.202		Втулка
19	ЭО-3323.20.31.201		Сателлит
20	ЭО-3323.20.31.016		Кольцо
21	ЭО-3323.20.31.001		Корпус
22	ЭО-3323.20.31.003		Чашка
23	ЭО-3323.20.31.012		Шайба
24	7808 М12-70		Болт
25	ЭО-3323.20.31.015		Крестовина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
