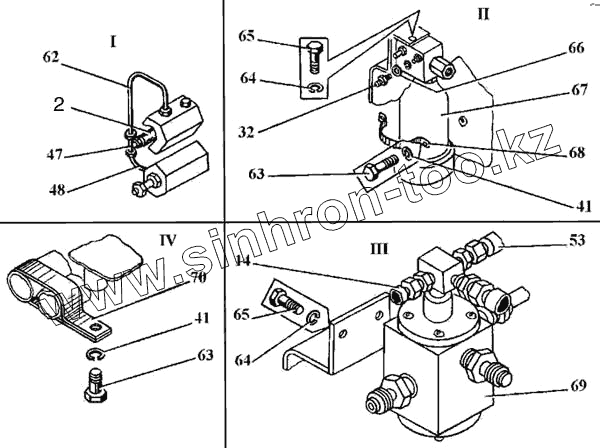

Одноковшовый пневмоколесный экскаватор с гидроприводом
2
14
32
41
41
47
48
53
62
63
63
64
64
65
65
66
67
68
69
70
Позиция на иллюстрации
Заводской номер детали
Название детали
2
ЭО-3323.07.08.500
Рукав
14
ЭО-3323.07.11.050
Рукав
32
ЭО-3322А.24.01.006
Штуцер
41
6402 10.65Г
Шайба
47
ЭО-3322А.24.01.004
Тройник
48
ЭО-3323.07.10.090
Трубопровод
53
ЭО-3323.07.10.070
Трубопровод
62
ЭО-3323.07.10.110
Трубопровод
63
7808 М10-20
Болт
64
6402 8.651Г
Шайба
65
7808 М8-16
Болт
66
23358 М14
Прокладка
67
64.000.00.000
Пневмогидроаккумулятор с гидроклапанами
68
ЭО-3323.07.10.003
Хомут
69
ЭО-3323.07.10.010
Гидрораспределитель
70
Э-302А-1-6100-07
Скоба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
