Каталог запасных частей к технике: ТВЭКС ЭО-3323. Гидромотор

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

17

17

18

19

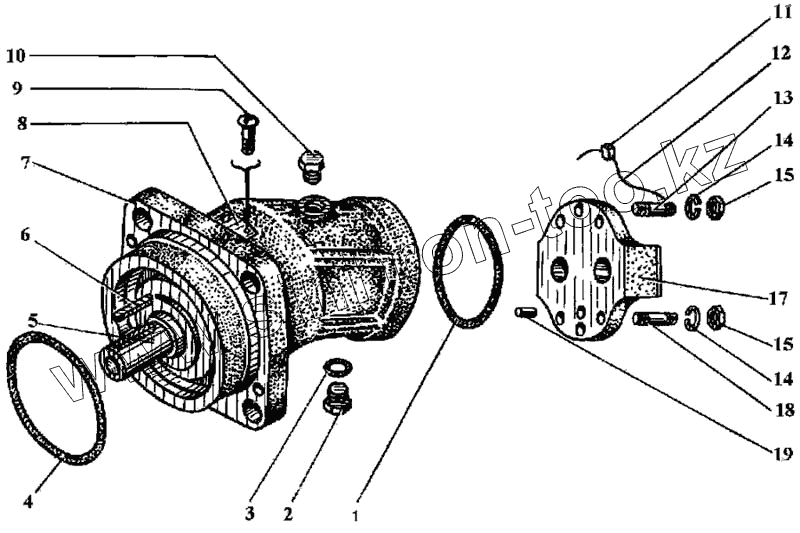

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9833 115-121-36-2-2		Кольцо
2	310.25.13.00.008		Заглушка
3	9833 015-019-25-2-2		Кольцо
4	9833 150-160-58-2-2		Кольцо
5	310.25.130		Узел качающий
6	23360 12-8-63		Шпонка
7	310.25.13.00.046		Корпус
8	310.25.13.00.007		Табличка
9	17473 В1 М4-6g-8.36.01		Винт
10	Н093-01		Пробка
11	18677 1-6-8		Пломба
12	3282 0,8-0-С		Проволока 1=150 мм
13	210.25.1.3.20В.037-0		Шпилька
14	6402 12Л.65Г		Шайба
15	5915 М12		Гайка
17	210.25.13.20В.089-01		Крышка
17	210.25.16.20В.091-01		Крышка
18	22040 АU2-6g-35		Шпилька L=30 мм
19	3128 10m6-20		Штифт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
