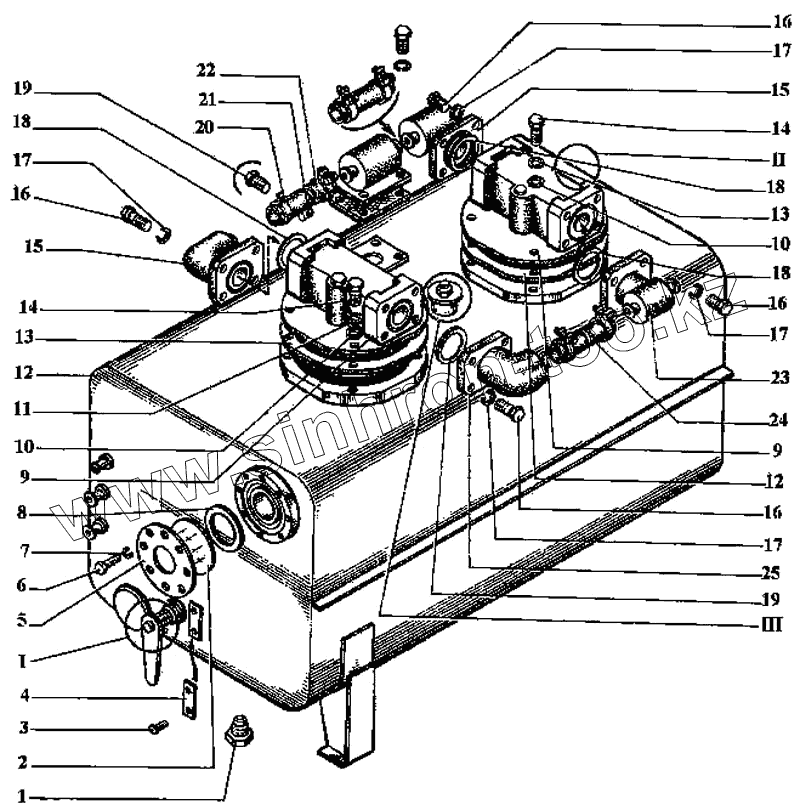

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Гидравлический бак

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
16
16
17
17
17
17
18
18
18
19
19
20
21
22
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
Гидравлический бак (часть I..III) Гидравлический бак (часть I..III) Гидравлический бак (часть I..III)
1 ЭО-3322А.04.08.003 Штуцер
2 ЭО-3322А.04.08.013 Стекло смотровое
3 10299 3-6 Заклепка
4 ЭО-3323.01.84.008 Табличка
5 ЭО-3322А.04.08.014 Крышка
6 7805 М6-14 Болт
7 6402 6.65 Г Шайба
8 9833 090-100-58-1-2 Кольцо
9 22-883.1.1-50-25 Фильтр
10 11371 14 Шайба
11 6402 14.65Г Шайба
12 ЭО-3323.01.84.100 Бак
13 ЭО-3323.01.84.006 Прокладка
14 7808 М14-45 Болт
15 ЭО-323.01.84.002 Угольник
15 ЭО-3323.01.84.050 Угольник
16 7808 М12-30 Болт
17 6402 12.65Г Шайба
18 9833 063-068-30-2-2 Кольцо
19 ЭО-3322А.04.00.213 Болт
20 ЭО-3322А.04.31.005 Хомут
21 ЭО-3322Д.04.00.003 Бонка
22 10362 40-54,5-16 Рукав L=300 мм
23 ЭО-323.01.84.001 Тройник
23 ЭО-3323.01.84.040 Тройник
24 10362 40-54,5-16 Рукав L=300 мм
25 ЭО-3323.01.04.060 Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
