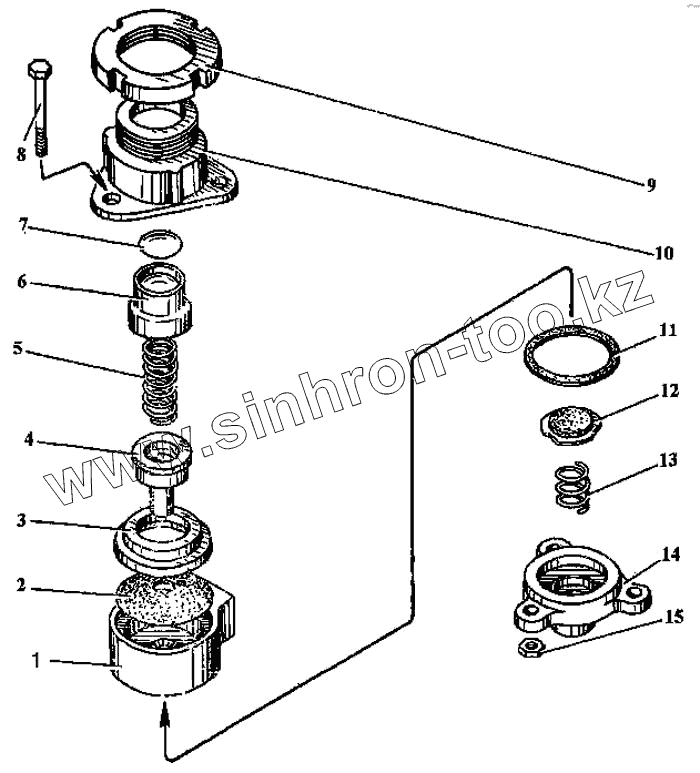

Каталог запасных частей к технике: ТВЭКС ЭО-3323. Дифференциальный пневматический золотник

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 264.23.7 Корпус нижний
2 264.23.6 Диафрагма
3 264.23.5 Шайба
4 264.23.4 Стакан
5 264 23.2 Пружина
6 264.23.1 Чашка
7 264.23.12 Шайба
8 7798 М6-45 Болт
9 264.23.11 Гайка
10 264.23.3 Корпус верхний
11 264.23.8 Кольцо уплотнительное
12 264.23.25 Клапан в сборе
13 264.23.14 Пружина
14 264.23.10 Крышка
15 5915 М6 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
