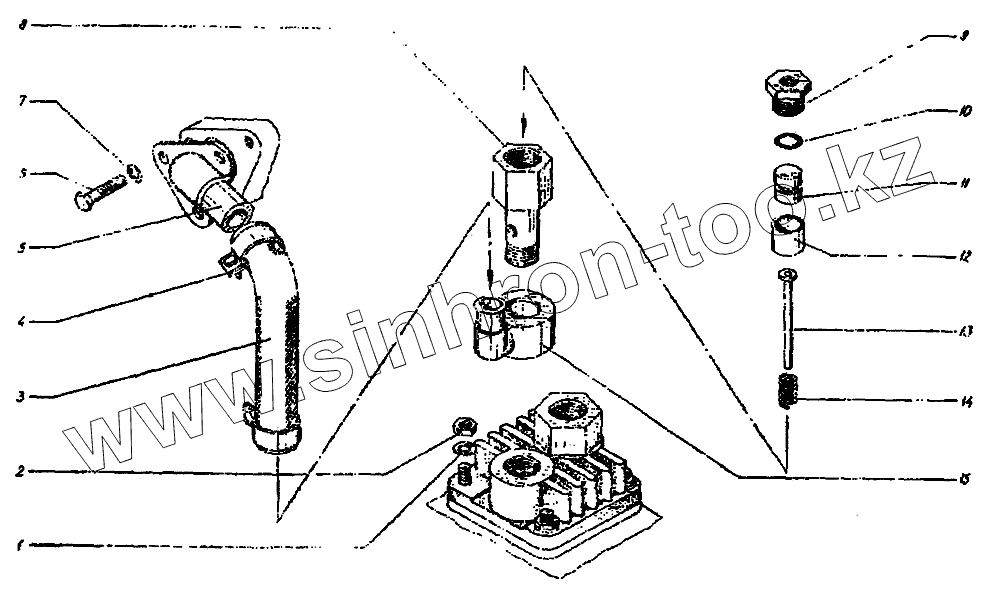

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Установка разгрузочного устройства компрессора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	11371.8		Шайба
2	15524.M8		Гайка
3	18698.ВГ(11)-10-16-23-9		Рукав, L= 100
4	ХС-26-П29		Хомут
5	ЭО-3323.04.08.001		Труба воздухоподводящая
6	7796.M8x25		Болт
7	6402.8.65Г		Шайба
8	ЭО-3323.04.08.004		Корпус
9	ЭО-3323.04.08.006		Пробка
10	9833.012-016-25-1-2		Кольцо
11	ЭО-3323.04.08.002		Плунжер
12	ЭО-3323.04.08.003		Втулка
13	ЭО-3323.04.0 8.020		Шток
14	ЭО-3323.04.09.005		Пружина
15	ЭО-3323.04.08.010		Переходник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
