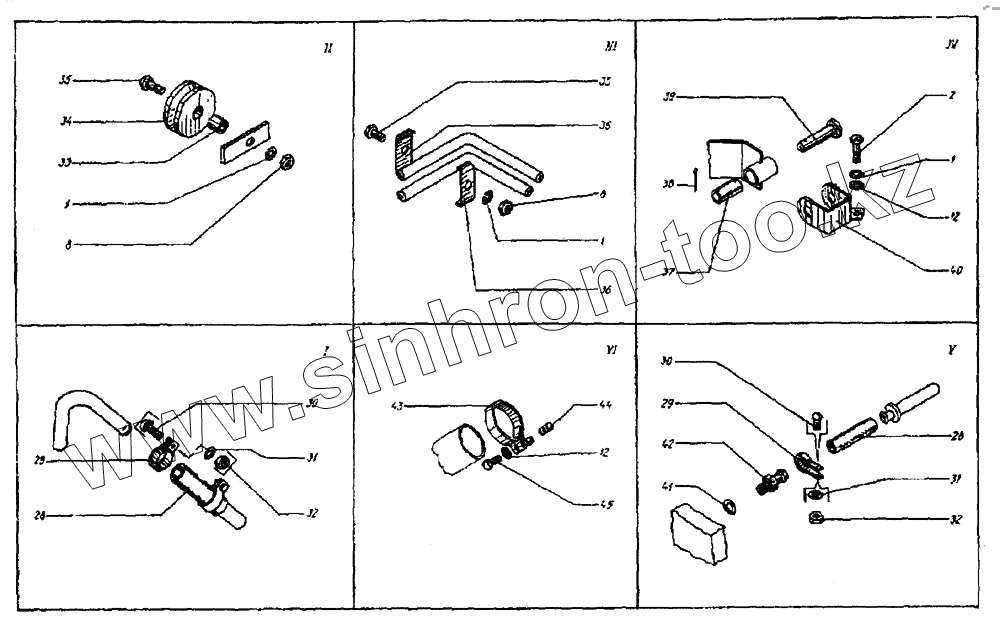

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Установка радиаторов и шторки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
8
8
12
12
28
28
29
29
30
30
31
31
32
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 6402.8.65Г Шайба
2 7808.M8х26 Болт
8 5915.M8 Гайка
12 11371.8 Шайба
28 10362.11x22,5-16 Рукав, L=70
29 Э-302-2-0305-01 Хомут
30 17473.B1M6-8gх25 Винт
31 11371.6 Шайба
32 5915.М6 Гайка
33 ЭО-3323.04.04.010 Втулка
34 ЭО-3323.04.04.013 Блок
35 7808.М8х30 Болт
36 ЭО-3323.04.04.004 Планка
37 ЭО-3323.04.04.001 Втулка
38 397.3,2х20 Шплинт
39 ЭО-3323.04.04.011 Палец
40 ЭО-3323.04.04.007 Кронштейн
41 23358.М20 Прокладка
42 ЭО-3323.04.04.003 Штуцер
43 ЭО-3322А.04.31.005 Хомут
44 ЭО-3322 А.04.00.003 Бонка
45 ЭО-3322А.04.00.213 Болт
