Каталог запасных частей к технике: ТВЭКС ЭО-3122. Установка насоса и муфты сцепления

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

5

6

7

8

9

9

9

10

11

12

12

13

14

15

16

17

18

18

19

20

21

22

23

24

25

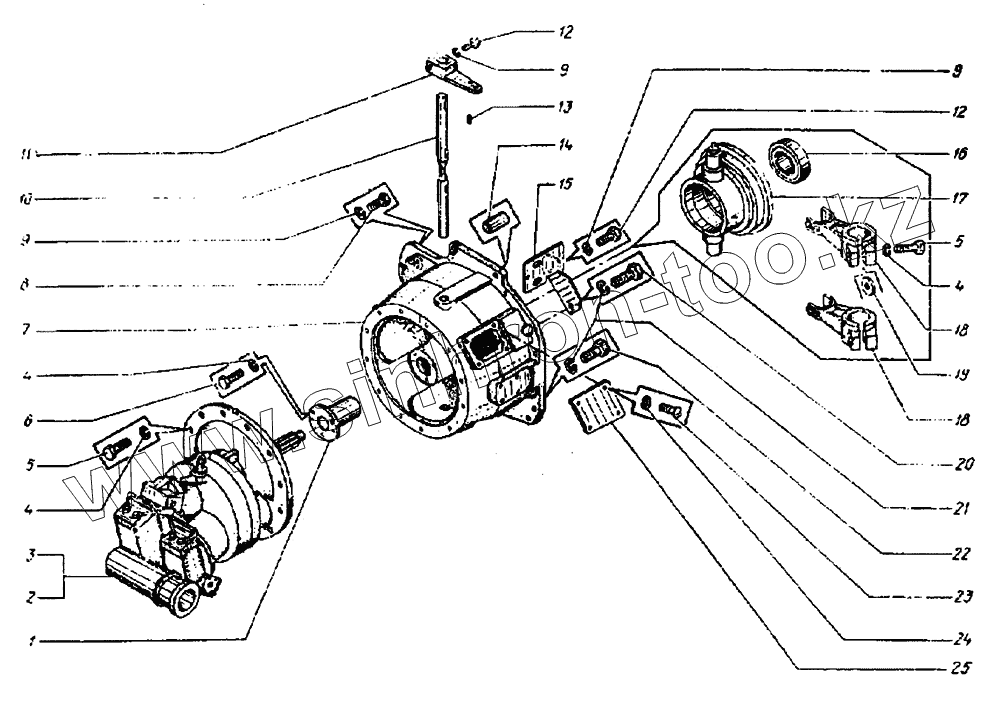

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-3323.04.04.002		Шланг
2	333.20		Насос
3	234.20		Насос
4	6402.10.65Г		Шайба
5	7795.M10х40		Болт
6	7808.M10x25		Болт
7	ЭO-3323.04.03.001		Корпус
8	7808.M12x30		Болт
9	6402.12.65Г		Шайба
10	ЭО-3323.04.03.009		Вал вилок выключения
11	ЭО-3323.04.03.030		Рычаг
12	7808.M12x40		Болт
13	23360.8x7x32		Шпонка
14	ЭО-3323.04.03.003		Штифт
15	ЭО-3323.04.03.040		Кронштейн
16	80205		Подшипник
17	ЭО-3323.04.03.020		Отводка в сборе
18	50-1601203(MTЗ)		Вилка включения сцепления
19	ЭО-3323.04.03.007		Шпонка
20	7808.М16х40		Болт
21	6402.16.65Г		Шайба
22	7808.М16х30		Болт
23	17473.B1M6-8gx12		Винт
24	6402.6.65Г		Шайба
25	ЭО-3322Б.13.01.008		Крышка
