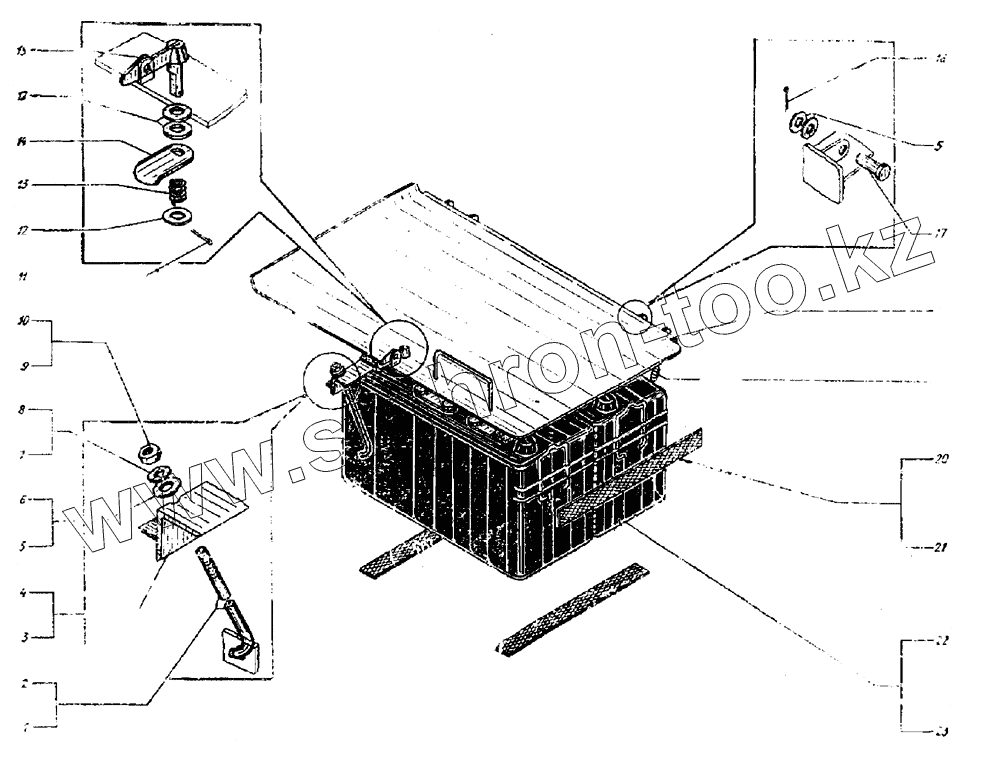

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Установка аккумуляторов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-3323.00.70.102		Стяжка
2	ЭО-3322А.12.10 006		Стяжка
3	ЭО-3323.00.70.120		Уголок
4	ЭО-3322А.12.70.007		Уголок
5	11371.8		Шайба
6	11371.6		Шайба
7	6402.8.65Г		Шайба
8	6402.6.65Г		Шайба
9	5915.M8		Гайка
10	5913.М6		Гайка
11	397.3,2x20		Шплинт
12	11371.12		Шайба
13	ЭО-3322A.01.021.007		Пружина
14	ЭО-3323.00.70 103		Фиксатор
15	ЭО-3323.00 70.130		Ось
16	397.2х14		Шплинт
17	ЭО-3322А.09 01.026		Ось
18	ЭО-3323.00.70.110		Крышка аккумуляторов
19	Э-302-1-0800-05		Пружина
20	ЭО-3323.00.70.101		Прокладка
21	ЭО-3323.00.71.101		Прокладка
22	3СТ-215ЭМ		Батарея аккумуляторов
23	6СТ-45ЭМ		Батарея аккумуляторов

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
