Каталог запасных частей к технике: ТВЭКС ЭО-3122. Управление муфтой сцепления

Тип техники

Марка

Модель

Схема

3

5

5

6

8

8

9

9

10

10

10

11

11

12

12

13

13

14

14

15

16

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

30

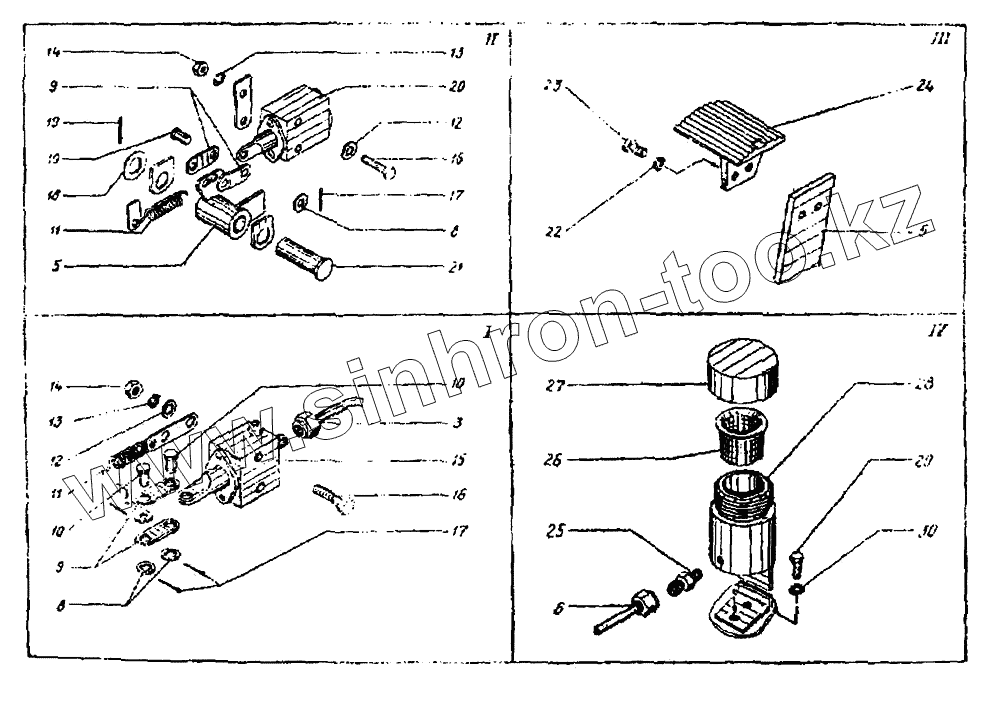

Позиция на иллюстрации	Заводской номер детали		Название детали
3	ЭО-3323 04 06.500		Трубка
5	ЭО-3323.04.06.700		Рычаг
6	ЭО-3323.04.06.300		Трубка
8	11371.8		Шайба
9	ЭО-3323.04.08.004		Корпус
10	9650.22-8g11x30		Ось
11	ЭО-3322.53.01.050		Пружина
12	11371.12		Шайба
13	6402.12.65Г		Шайба
14	5915.М12		Гайка
15	ЭО-3323.04.06.200		Цилиндр
16	7795.М12х75		Болт
17	367.2x14		Шплинт
18	11371.27		Шайба
19	397.5x40		Шплинт
20	ЭО-3323.04.06.100		Цилиндр
21	9650.22-5d11x100		Ось
22	6402.8.65Г		Шайба
23	7808.M8x16		Болт
24	ЭО-3323.04.06.001		Педаль
25	ЭО3323А.09.01.004		Штуцер
26	ЭO-3323.04.06.800		Фильтр
27	Э-302-1-1-1105-00		Крышка бака
28	ЭO-3323.04.06.600		Стакан
29	7808.M10x20		Болт
30	6402.10.65Г		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
