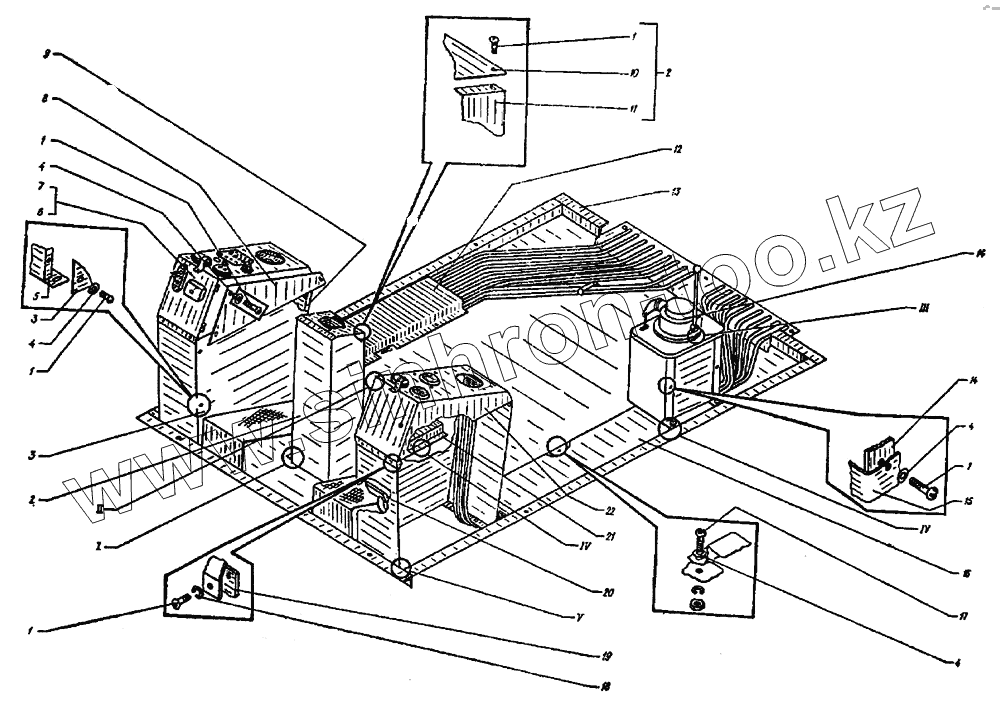

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Управление экскаватором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 16473.B1M6-8gx12 Винт
2 ЭО-3122.18.04.300 Пульт центральный
3 ЭО-3323.07.00.005 Крышка пульта
4 11371.6 Шайба
5 ЭО-3321.07.00.170 Стойка
6 ЭО-3122.18.04.400 Щиток приборов
7 ЭО-3122.18.04.450 Щиток приборов
8 ЭО-3323.07.00.003 Крышка щитка
9 ЭО-3323.07.00.190 Стойка
10 ЭО-3322А.24.04.001 Фланец
11 ЭО-3322А.24.04.200 Корпус
12 ЭО-3122.18.04.002 Кожух
13 ЭО-3122.18.04.200 Пол кабины
14 ЭО-3323.071.05.100 Пульт левый
15 ЭО-3323.07.00.007 Кожух
16 ЭО-3323.07.00.001 Крышка
17 17473.B1M6-8gx14 Винт
18 6402.6.65Г Шайба
19 ЭО-3323.07.00.180 Стойка
20 ЭО.3323.07.12.000 Управление «плавающим» положением стрелы
21 ЭО-3122.18.04 003 Крышка
22 ЭО-3122.18.04.500 Щиток приборов
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
