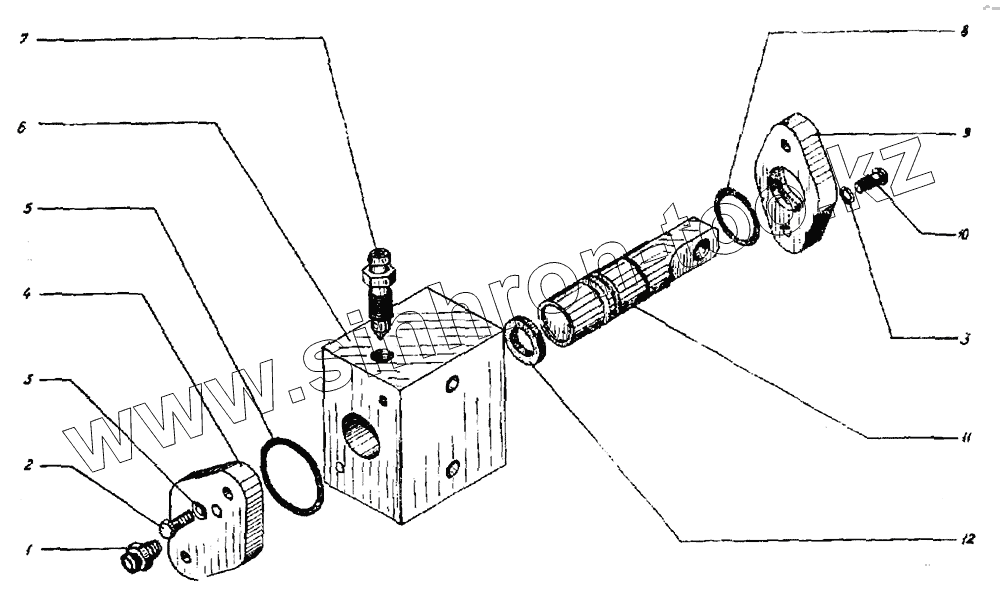

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Цилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-3322А.09.01.004 Штуцер
2 7805.М6x20 Болт
3 6402.6.65Г Шайба
4 ЭО-3323.04.06.103 Крышка
5 9833.029-035-36-2-2 Кольцо
6 ЭO-3323.04.06.201 Корпус
7 ЭО-3323.04.06.203 Штуцер
8 9833.018-022-25-2-2 Кольцо
9 ЭО-3323.04.06.104 Крышка
10 17473.М6x22 Винт
11 ЭО-3323.04.06.202 Шток
12 14896.20x12-5 Манжета
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
