Каталог запасных частей к технике: ТВЭКС ЭО-3122. Цилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
4
4
5
6
6
7
8
9
10
11

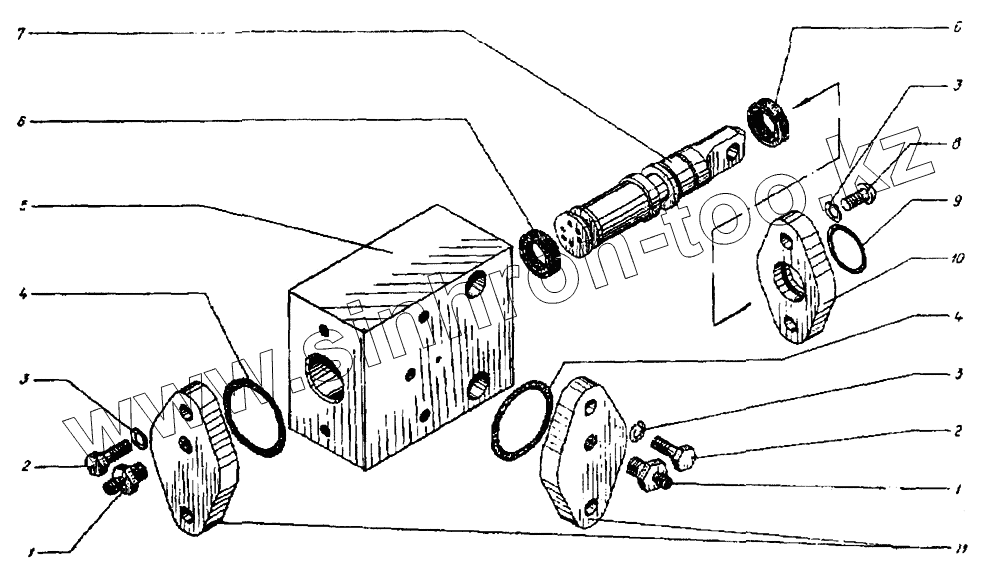

Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-3322А.09.01.004 Штуцер
2 7805.М6х20 Болт
3 6402.6.65Г Шайба
4 9833.029-036-36-2-2 Кольцо
5 ЭО-3323.04.06.101 Корпус
6 14896.20x12-6 Манжета
7 ЭО-3323.04.06.102 Шток
8 17473.B1M6-8gx22 Винт
9 9833.018-022-25-2-2 Кольцо
10 ЭО-3323.04.06.10-1 Крышка
11 ЭО-3323.04.06.103 Крышка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
