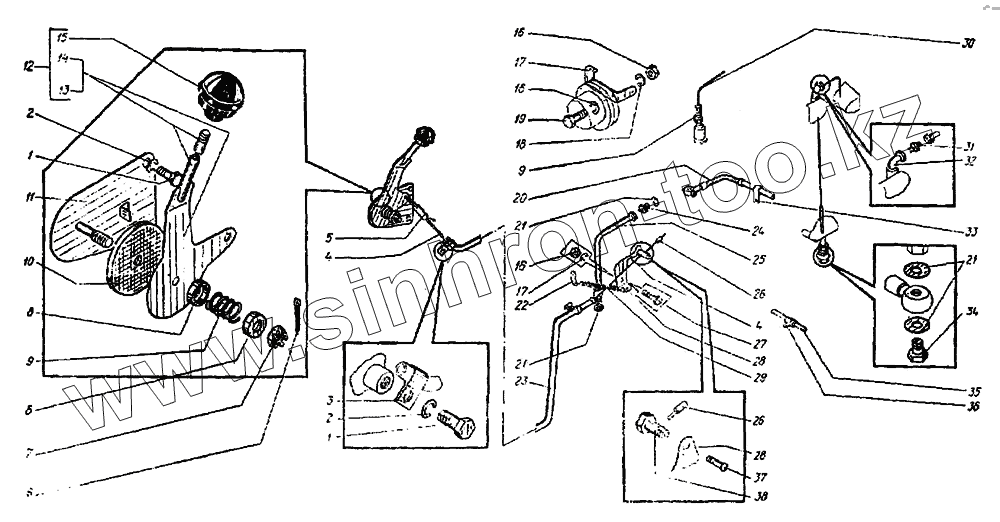

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Топливопровод, управление подачей топлива дизеля
1
1
2
2
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
21
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7808.M10-8gx20 | Болт | |
| 2 | 6402.10.65Г | Шайба | |
| 3 | Э-302-0-2200-06 | Скоба | |
| 4 | 3063.1,5-Г-1-C-H-1568(160) | Канат, L= 2430 | |
| 5 | Э-302А-2-5311-03-03 | Трубка | |
| 6 | 397.2,5x20 | Шплинт | |
| 7 | 5935.M10 | Гайка | |
| 8 | ЭО-3323.04.02.002 | Чашка | |
| 9 | ЭО-3322А.02.06.003 | Пружина | |
| 10 | Э-302-1-2200-03 | Диск фрикционный | |
| 11 | ЭО-3122.04.01.030 | Кронштейн в сборе | |
| 12 | ЭО-3122.04.01.040 | Рычаг в сборе | |
| 13 | ЭО-3323.04.02.031 | Рычаг | |
| 14 | ЭО-3323.04.02.032 | Рычаг | |
| 15 | 51-1703088 | Головка шаровая ГАЗ-51 | |
| 16 | 5915-M8 | Гайка | |
| 17 | ЭО-3323.04.02.008 | Кронштейн | |
| 18 | 6402.8.65Г | Шайба | |
| 19 | 7808.M8-8gx35 | Болт | |
| 20 | ЭО-3322Б.13.02.060 | Топливопровод | |
| 21 | Д1В-055-А | Кольцо | |
| 22 | ЭО-3323.04.02.004 | Скоба | |
| 23 | ЭО-3323.04.02.006 | Труба | |
| 24 | ЭО-3322А.24.01.006 | Штуцер | |
| 25 | ЭО-3322Б.13.02.070 | Трубопровод | |
| 26 | Э-302А-2-5311-03-01 | Трубка | |
| 27 | 7808.M8-8gx20 | Болт | |
| 28 | ЭО-3323.04.02.001 | Рычаг | |
| 29 | Э-302-1-2200-04 | Пружина возвратная | |
| 30 | ЭО-3323.04.02.050 | Трубопровод | |
| 31 | ЭО-3322А.09.01.004 | Штуцер | |
| 32 | 19853.23.90Ц6xp | Штуцер масленки | |
| 33 | ЭО-3322В.47.20.002 | Хомут | |
| 34 | Д18-051 | Болт | |
| 35 | 19034.111TB-40-230-14-0,7 | Трубка, L=30±2 | |
| 36 | Э-302-1-1600-14 | Хомутик | |
| 37 | 17473.В1М6-8gх14 | Винт | |
| 38 | ЭО-3322А.02.03.005 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
