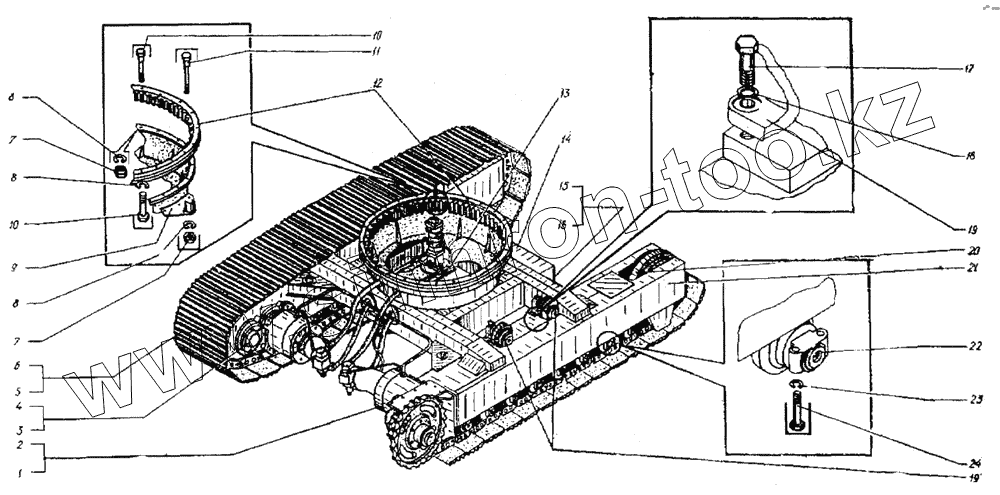

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Тележка гусеничная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 У3010.03.00.000-01 Механизм хода правый
2 ЭО-3122.30.03.000 Привод гусеницы правый
3 У3010.03.00.000 Механизм хода левый
4 ЭO-3122.30.02.000 Привод гусеницы левый
5 У2110.15.00.000 Гусеница
6 У2110.15.00.000-01 Гусеница
7 15523.М20 Гайка
8 6402.20.65Г Шайба
9 ЭО-3322Б.60.00.060 Кронштейн стопора
10 ЭО-3322А.60.00.005 Болт
11 ЭО-3322А.60.00.006 Болт
12 1400.30.12 Опора
13 ЭО-3122.30.12.000 Трубопроводы
14 ЭО-3122.30.05.000 Ящик инструментальный
15 7798.M12х20 Болт
16 11371.12 Шайба
17 7798.M12х30 Болт
18 6402.12.65Г Шайба
19 ЭО-3122.30.14.000 Каток поддерживающий
20 ЭО-3122.30.10.000 Колесо направляющее с натяжным механизмом
21 ЭО-3122.30.01.000 Рама хода
22 У2120.03.00.000 Каток опорный
23 6402.16.65Г Шайба
24 7798.M16x90 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
