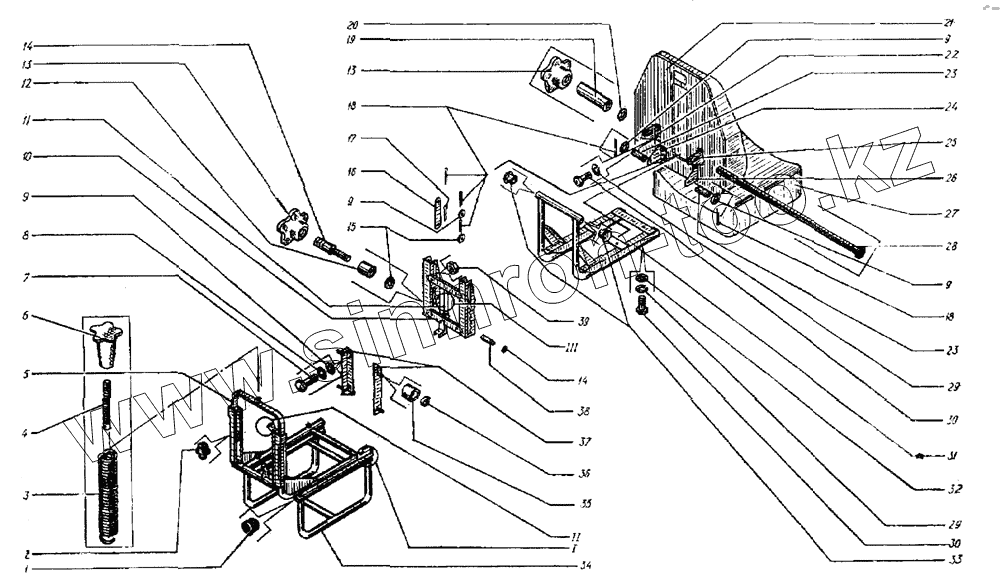

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Сиденье унифицированное
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
13
14
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У7920.01.00.013 | Заглушка | |
| 2 | У7920.01.00.015 | Упор | |
| 3 | У7920.01.00.014 | Пружина | |
| 4 | У7920.01.00.012 | Тяга | |
| 5 | У7920.01.00.020-1 | Рама | |
| 6 | У7920.01.00.120 | Ручка пружины | |
| 7 | 7798.М10х25 | Болт | |
| 8 | 6402.10.65Г | Шайба | |
| 9 | 11371.10 | Шайба | |
| 10 | У7920.01.00.030-1 | Опора подвесная | |
| 11 | У7920.01.00.090-E | Амортизатор | |
| 12 | У7920.01.00-006-1 | Втулка упорная | |
| 13 | У7920.01.00.150-1 | Ручка | |
| 14 | У7920.01.00.006-1 | Палец резьбовой | |
| 15 | У7920.01.00.019-1 | Шайба | |
| 16 | У7920.01.00.043-1 | Планка стопорная | |
| 17 | 397.3,2х20 | Шплинт | |
| 18 | 397.2,5х20 | Шплинт | |
| 19 | У7920.61.00.002-1 | Втулка упорная | |
| 20 | 1177.12 | Шайба | |
| 21 | У7920.01.00.100-1 | Спинка | |
| 22 | У7920.01.00.018-1 | Кронштейн поворотный | |
| 23 | 9650.2-10h11х55 | Ось | |
| 24 | У7920.01.00.017-1 | Кронштейн опорный | |
| 25 | У7920.01.00.018-1-01 | Кронштейн поворотный | |
| 26 | У7920.01.00.017-1-01 | Кронштейн опорный | |
| 27 | У7920.01.00.110-1 | Сиденье | |
| 28 | У7920.01.00.070-1 | Стержень стяжной | |
| 29 | 6402.8.65Г | Шайба | |
| 30 | 7798.М8х20 | Болт | |
| 31 | У7920.01.0 0.050-1 | Рама подвижная | |
| 32 | 11371.8 | Шайба | |
| 33 | У7920.01.00.016-1 | Втулка | |
| 34 | У7920.01.00.010 | Основание | |
| 35 | У7920.01.00.004 | Ролик | |
| 36 | У 7920.01.00.008 | Подпятник | |
| 37 | У7920.01.00.080 | Кронштейн ролика | |
| 38 | 9650.2-10h11х50 | Ось | |
| 39 | 5916.М10 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
