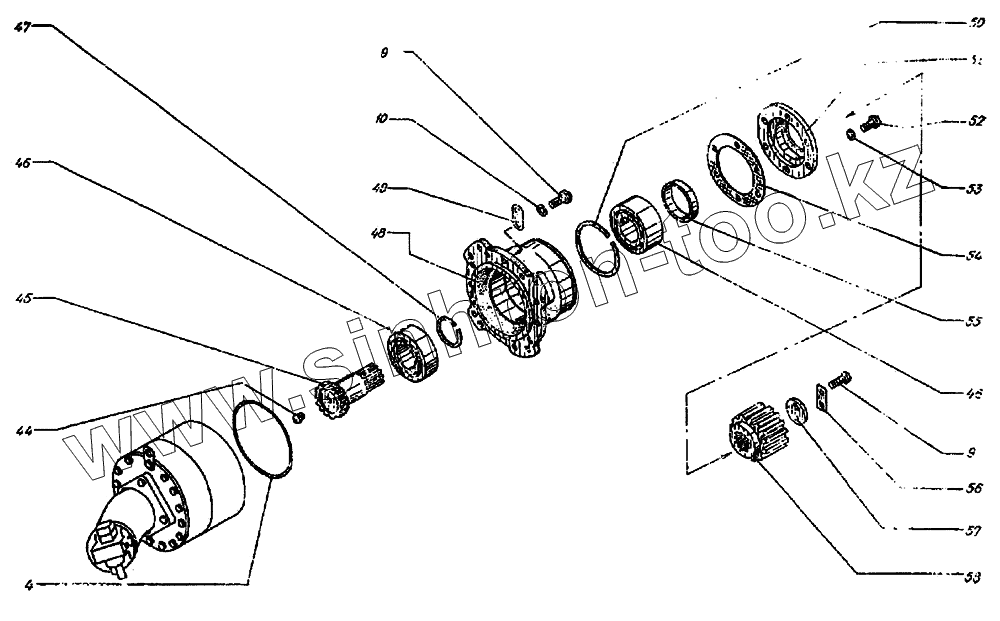

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Редуктор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
9
9
10
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали
4 Кольцо Кольцо
9 7798.M16х50 Болт
10 6402.16.65Г Шайба
44 ЭО-3322Б.03.30.018 Упор
45 ЭО-3322Б.03.30.006 Вал
46 3618 Подшипник
47 ЭО-3322Б.03.30.019 Кольцо
48 ЭО-3122.30.17.005 Корпус
49 ЭО-3122.30.17.014 Серьга
50 13941.2В190 Кольцо
51 ЭО-3122.30.17.008 Крышка
52 7798.М10х30 Болт
53 6402.10.65Г Шайба
54 Э-302Б-1-5400-04 Прокладка
55 8752.1.2-110х135-4 Манжета
56 ЭО-3322А.25.01.009 Планка
57 Э-302Б-4-0900-02 Шайба
58 ЭО-3122.30.17.006 Шестерня
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
