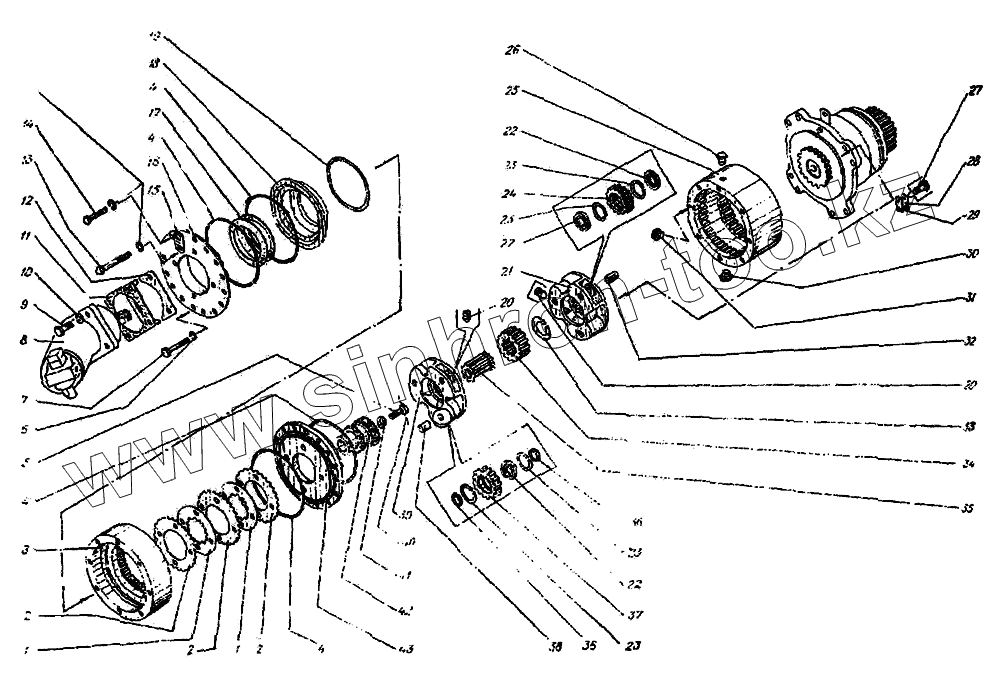

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Редуктор
1
1
2
2
2
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3122.30.17.012 | Диск | |
| 2 | ЭО-3122.30.17.011 | Диск | |
| 3 | 130-3122.30.17.001 | Корпус | |
| 4 | Кольцо | Кольцо | |
| 5 | 7798.М12х10 | Болт | |
| 6 | 6402.12.65Г | Шайба | |
| 7 | 7798.M12х140 | Болт | |
| 8 | 209.25.1310 | Гидромотор | |
| 9 | 7798.M16х50 | Болт | |
| 10 | 6402.16.65Г | Шайба | |
| 11 | ЭО-3322Б.03.30.022 | Прокладка | |
| 12 | ЭО-3322Б.03.30.023 | Прокладка регулировочная | |
| 13 | 7798.M12х150 | Болт | |
| 14 | 7798.M12х120 | Болт | |
| 15 | ЭО-3122.30.17.013 | Серьга | |
| 16 | ЭО-3122.30.17.003 | Крышка | |
| 17 | ЭО-3122.30.17.009 | Пружина | |
| 18 | ЭO-3122.30.17.002 | Поршень | |
| 19 | 833.250-260-58-1-3 | Кольцо | |
| 20 | 1476.BM8х12 | Винт | |
| 21 | ЭО-3322Б.03.30.005 | Водило | |
| 22 | 102306 | Подшипник | |
| 23 | 13941.2972 | Кольцо | |
| 24 | ЭО-3322Б.03.30.008 | Сателлит | |
| 25 | ЭО-3122.30.17.016 | Корпус | |
| 26 | ЭО-3323.01.52.017 | Пробка-сапун | |
| 27 | 7798.М6х16 | Болт | |
| 28 | ЭО-3322Б.03.30.021 | Планка стопорная | |
| 29 | ЭО-3322Б.03.30.020 | Планка | |
| 30 | ЭО-3323.20.30.049 | Пробка | |
| 31 | ЭО-3322А.09.40.004 | Пробка коническая | |
| 32 | ЭО-3322Б.03.30.012 | Ось сателлита | |
| 33 | 13940.2В50 | Кольцо | |
| 34 | ЭО-3322Б.03.30.010 | Шестерня солнечная | |
| 35 | ЭО-3322Б.03.30.024 | Вал | |
| 36 | ЭО-3322Б.03.30.014 | Втулка | |
| 37 | ЭО-3322Б.03.30.007 | Сателлит | |
| 38 | ЭО-3322Б.03.30.011 | Ось сателлита | |
| 39 | ЭО-3322Б.03.30.004 | Водило | |
| 40 | 3282.1.6-0-4 | Проволока, L=130 | |
| 41 | ЭО-3122.30.17.015 | Шайба | |
| 42 | ЭО-3122.30.17.007 | Шестерня солнечная | |
| 43 | ЭО-3122.30.17.004 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
