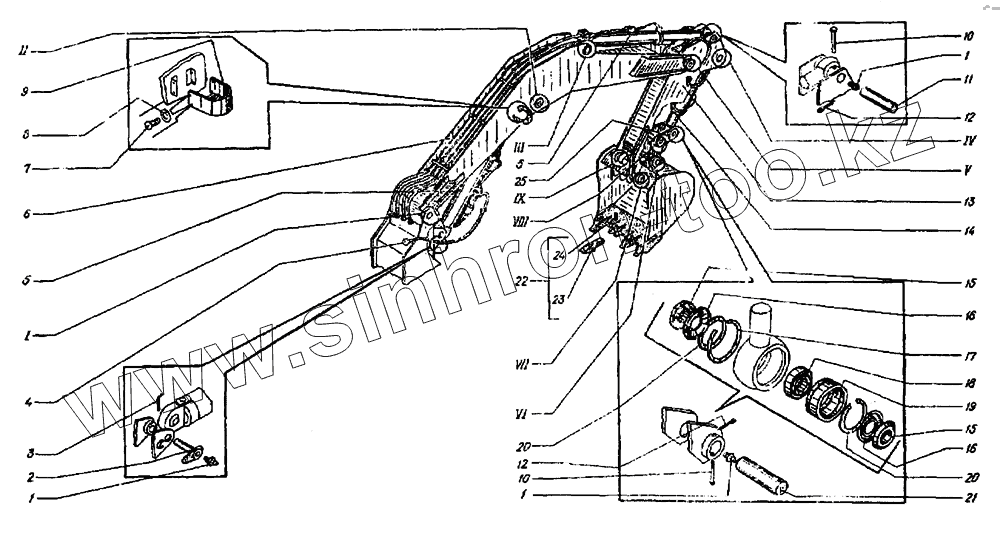

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Рабочее оборудование обратная лопата

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

5

6

7

8

9

10

10

11

12

12

13

14

15

15

16

16

17

18

19

20

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	19853.1.3Ц6хр		Масленка
2	ЭО-3323.41.60.000		Палец в сборе
3	ЭО-3322А.25.01.008		Стопор
4	ЭО-3323.41.08.400		Трубопроводы рабочего оборудовании
5	22-1417.140х90х1000		Гидроцилиндр
6	ЭО-3323.41.10.000		Стрела
7	17473.B1M6-8gх12		Винт
8	11371.6		Шайба
9	ЭО-3323.41.80.000		Кронштейн
10	ЭО-3323.41.00.016		Палец
11	ЭО-3323.41.00.015		Палец
12	397.4х38		Шплинт
13	ЭО-3323.41.20.000		Рукоять
14	22-1417.125x60х1000		Гидроцилиндр
15	ЭO-3322A.25.00.001		Кольцо распорное
16	ЭО.3322А.25.00.002		Кольцо уплотнительное
17	ЭО-3323.41.00 005		Кольцо
18	ШС-70		Подшипник
19	ЭО-3323.41.00.006		Втулка
20	13941.2Б105		Кольцо
21	ЭО-3323.41.00.007		Палец
22	ЭО-3323.00.03.000		Ковш обратной лопаты емкостью 0,63 м
23	Э-302-4-0800-01А		Зуб ковша
24	Э-302-4-0300-03		Клин
25	ЭО-3323.41.10.000		Стрела

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
