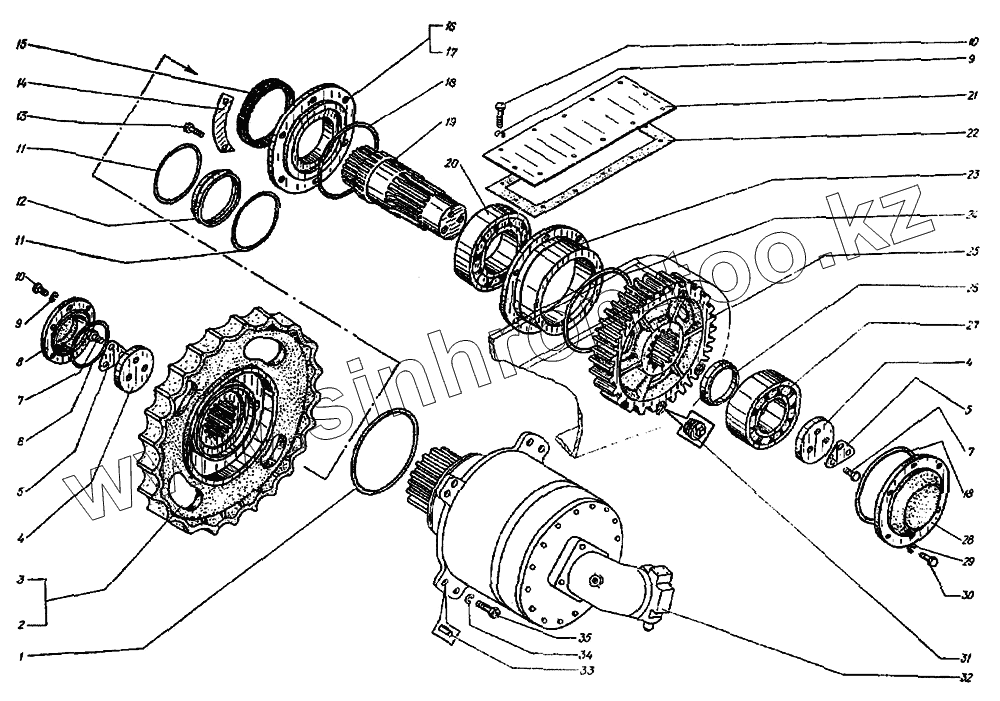

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Привод гусеницы правый
1
2
3
4
4
5
5
6
7
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9833.235-235-58-2-2 | Кольцо | |
| 2 | ЭО-3122.30.02.001 | Колесо ведущее | |
| 3 | ЭО-3122.30.02.002 | Колесо ведущее | |
| 4 | ЭО-3122.30.02.012 | Шайба | |
| 5 | ЭО-3122.30.02.013 | Шайба стопорная | |
| 6 | 9833.135-140-36-2-2 | Кольцо | |
| 7 | 7798.М16х35 | Болт | |
| 8 | ЭО-3122.30.03.008 | Крышка | |
| 9 | 6402.10.65Г | Шайба | |
| 10 | 7798.M10х20 | Болт | |
| 11 | ЭО-3122.30.02.017 | Кольцо | |
| 12 | ЭО-3122.30.02.100 | Уплотнение | |
| 13 | 7798.M16х45 | Болт | |
| 14 | ЭО-3122.30.02.014 | Планка стопорная | |
| 15 | 8752.1.2-150х180-4 | Манжета | |
| 16 | ЭО-3122.30.02.006 | Крышка | |
| 17 | ЭО-3122.30.02.007 | Крышка | |
| 18 | 9833.205-215-58-2-2 | Кольцо | |
| 19 | ЭO-3122.30.02.003 | Вал | |
| 20 | 3524 | Подшипник | |
| 21 | ЭО-3122.30.02.015 | Крышка | |
| 22 | ЭО-3122.30.02.016 | Прокладка | |
| 23 | ЭО-3122.30.02.005 | Стакан | |
| 24 | 9833.235-245-58-2-2 | Кольцо | |
| 25 | ЭО-3122.30.02.004 | Колесо | |
| 26 | ЭО-3122 30.02.011 | Кольцо | |
| 27 | 3618 | Подшипник | |
| 28 | ЭО-3122.30.02.009 | Крышка | |
| 29 | 6402.12.65Г | Шайба | |
| 30 | 7798.М12х35 | Болт | |
| 31 | 12617.1-КГ1 | Пробка | |
| 32 | ЭО-3122.30.17.000-01 | Редуктор | |
| 33 | 3128.20m6х50 | Штифт | |
| 34 | 6402.20.65Г | Шайба | |
| 35 | 7798.М20х50 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
