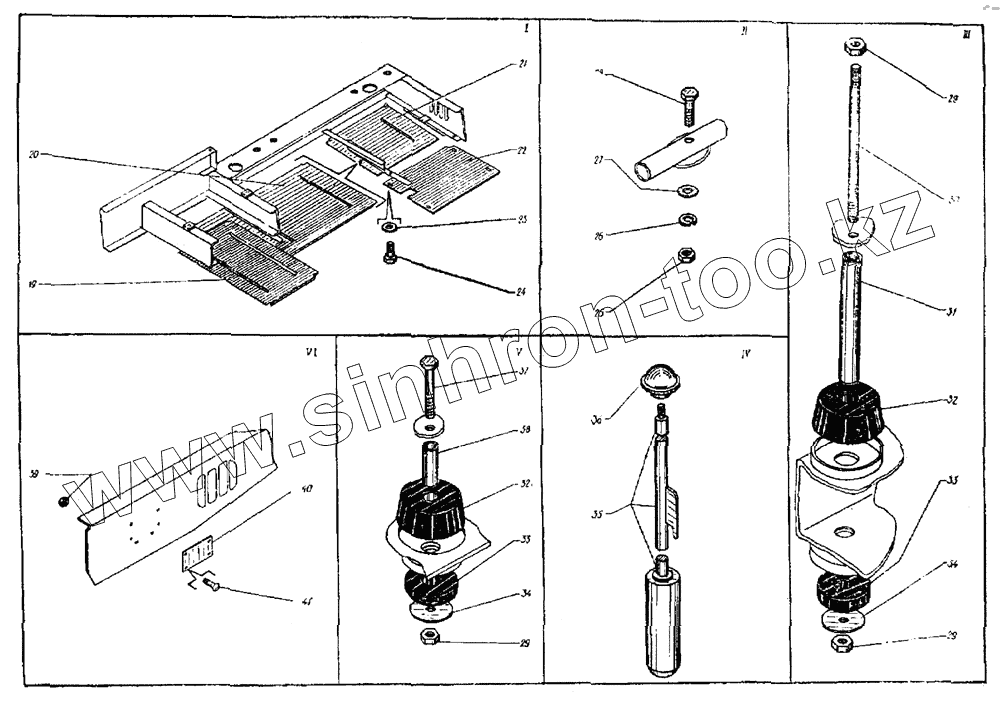

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Платформа поворотная с механизмами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
32
33
33
34
34
35
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
19 ЭО-3323.10 .00.004 Заслонка
20 ЭО-3323.10.00.003 Заслонка
21 ЭО-3323.10.00.006 Заслонка
22 ЭО-3323.10.00.003 Заслонка
23 11371.8 Шайба
24 7808М8х16 Болт
25 5915.М10 Гайка
26 6402.10.65Г Шайба
27 11371.10 Шайба
28 7795.M10х40 Болт
29 5915.M12 Гайка
30 ЭО-3323.10.00.010 Ось
31 ЭО-3323.10.00.002 Втулка
32 ЭO-3322A.24.00.002 Амортизатор
33 ЭО-3322А.24.00.003 Втулка
34 ЭО-3322А.24.00.004 Шайба
35 ЭО-3323.10.01.000 Стопор
36 51-1703088 Головка шаровая ГАЗ-51
37 7795.М12х75 Болт
38 ЭО-3322А.24.00.006 Втулка
39 5916.М4 Гайка
40 ЭО-3122.18.00.001 Табличка
41 17473.B1M4х12 Винт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
