Каталог запасных частей к технике: ТВЭКС ЭО-3122. Модуль планетарный

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

5

6

7

7

8

9

10

11

12

12

13

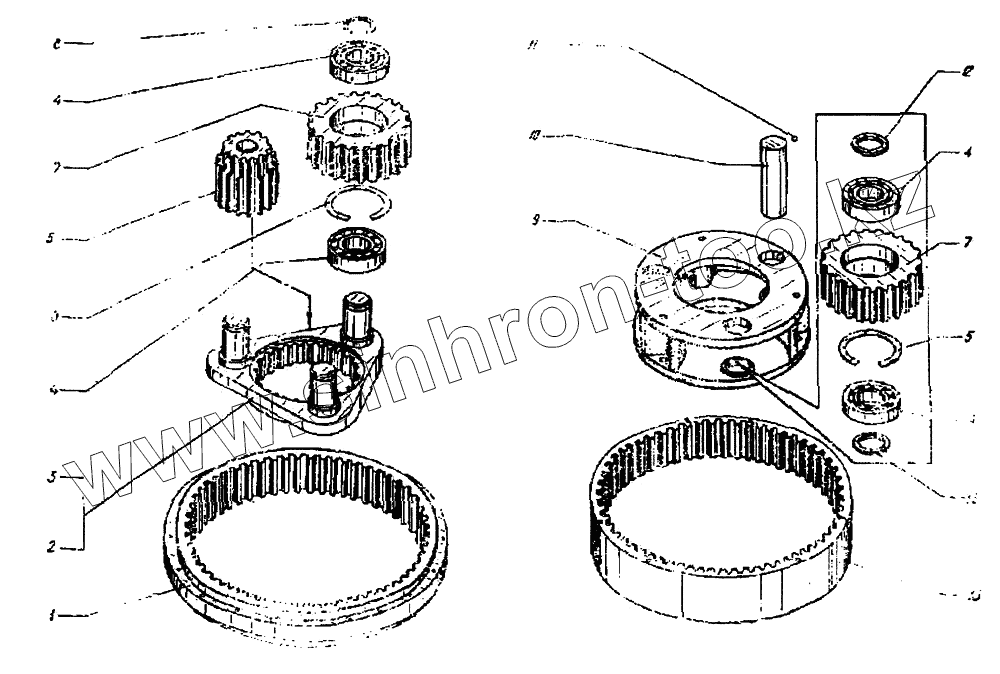

Позиция на иллюстрации	Заводской номер детали		Название детали
1	У3510.07.20.009		Колесо центральное
2	У3510.07.20-006		Водило
3	У3310.07.20.007		Водило
4	12507		Подшипник
5	13941.1А72		Кольцо
6	У3510.07.20.001		Шестерня
7	У3510.07.20.017		Сателлит
8	13940.1A35		Кольцо
9	У3510.07.20.005		Водило
10	У3510.07.20.016		Палец
11	3722.4-10		Шарик
12	У3510.07.20.018		Кольцо
13	У3510.07.20.013		Колесо центральное
