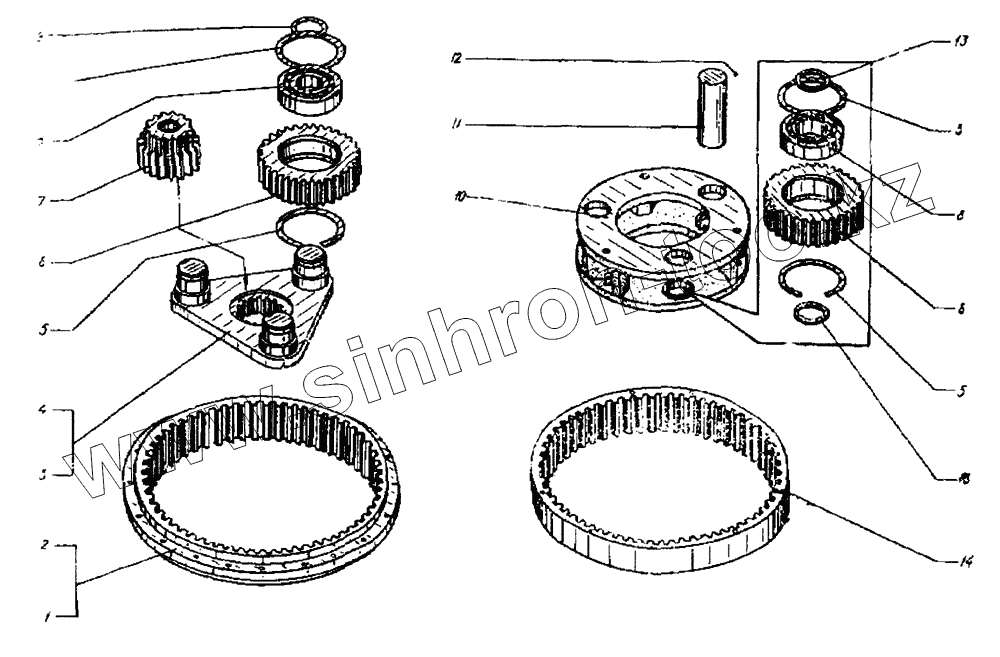

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Модуль планетарный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

6

7

8

8

9

10

11

12

13

13

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	У3510.07.10.009		Колесо центральное
2	У3510.07.110.015		Колесо центральное
3	У3510.07.10.006		Водило
4	У3510.07.10.007		Водило
5	13941.1A80		Кольцо
6	У3510.07.10.017		Сателлит
7	У3510.07.19.001		Шестерня
8	3506		Подшипник
9	13940.1A40		Кольцо
10	УЗБ10.07.10.005		Водило
11	У3510.07.10.016		Палец
12	3722.4-10		Шарик
13	У3510.07.10.018		Кольцо
14	У3510.07.10.013		Кольцо центральное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
