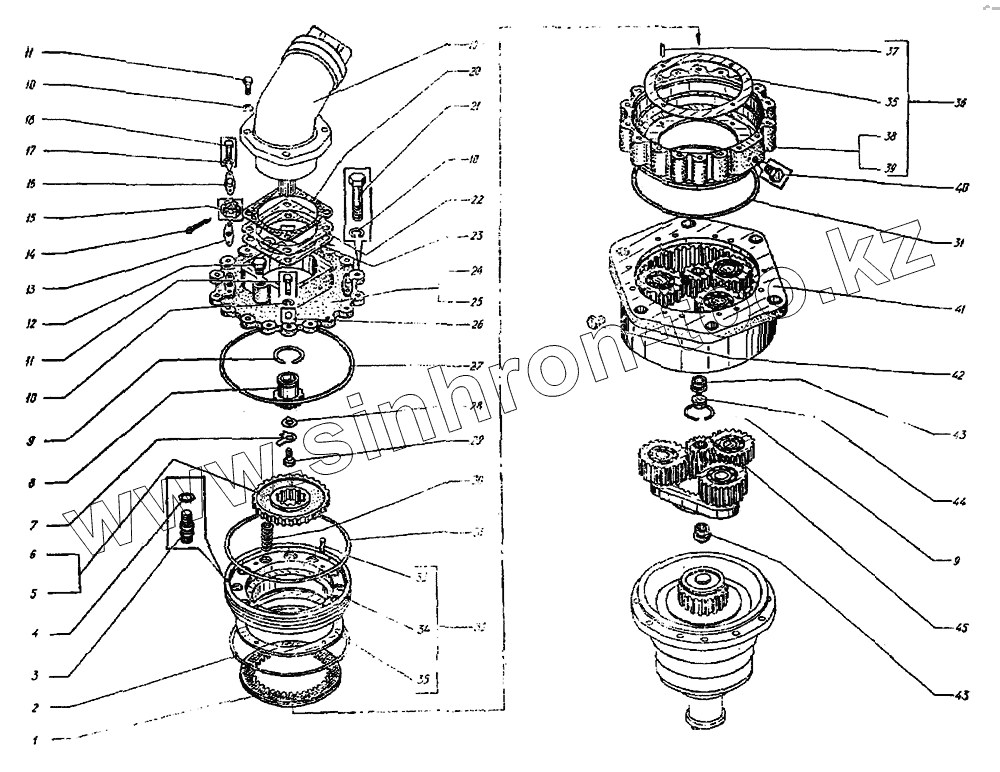

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Механизм поворота экскаваторов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

31

32

33

34

35

35

36

37

38

39

40

41

42

43

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	У3010.02.00.300		Диск
2	9833.315-325-53-1-3		Кольцо
3	У3010.02.00.035		Стопор
4	9833.016-020-25-1-3		Кольцо
5	У3010.02.00.039		Муфта
6	У3010.02.00.045		Муфта
7	13464.12		Шайба
8	У3010.02.00.019		Полумуфта
9	13940.1А70		Кольцо
10	6402.12.65Г		Шайба
11	7796.М12-6gx40		Болт
12	У3010.02.00.029		Пробка-сапун
13	У3010.02.00.037		Прокладка
14	397.4x32		Шплинт
15	5935.М16x1,5		Гайка
16	У3010.02.00.036		Крышка
17	6402.8.65Г		Шайба
18	7796.M8-6gx14		Болт
19	210.20.1121Б		Гидромотор
20	У3010.02.00.023		Прокладка
21	7796.M12-6gx100		Болт
22	У3010.02.00.023-01		Прокладка
23	У3010.02.00.024		Прокладка
24	У3010.02.00.041		Крышка
25	У3010.02.00.046		Крышка
26	У3010.02.00.028		Серьга
27	У3010.02.00.003		Кольцо
28	У3010.02.00.022		Шайба
29	7796.М12-6gx25		Болт
30	У3010.02.00.042		Пружина
31	9833.345-355-58-1-3		Кольцо
32	У3010.02.00.100		Поршень
33	10300.6x40		Заклепка
34	У3010.02.00.101		Поршень
35	У3010.02.00.102		Накладка
36	У3010.02.00.200		Плита
37	10300.6x30		Заклепка
38	У3010.02.00.201		Плита
39	У3010.02.00.201-01		Плита
40	22241.КГ1/4		Заглушка
41	У3510.07.10.000-01		Модуль планетарный
42	КГ3/4		Пробка
43	У3010.02.00.014		Упор
44	У3010.02.00.013		Упор
45	У3510.07.20.00-02		Модуль планетарный
