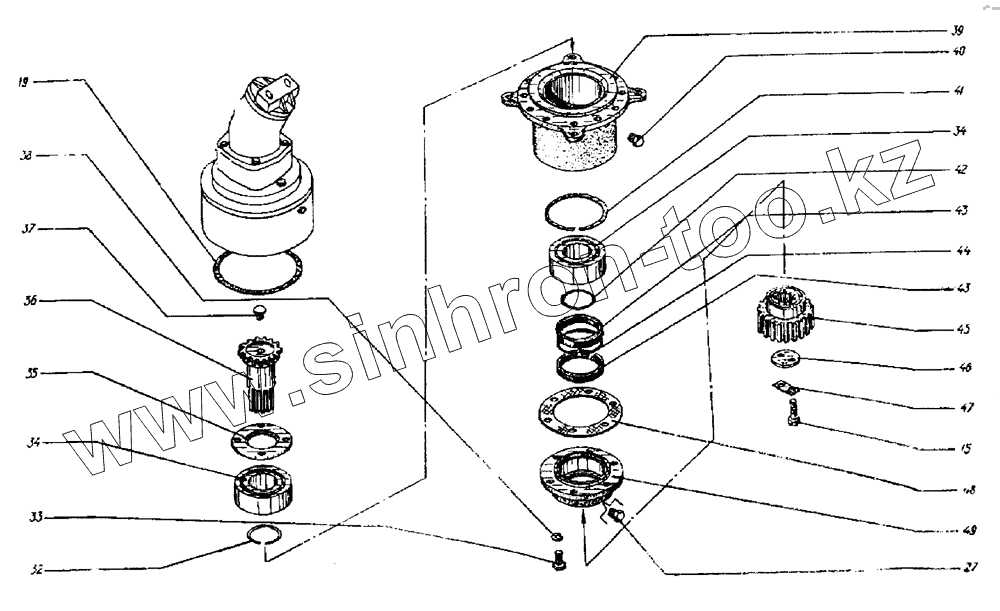

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Механизм поворота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
15
19
19
27
32
33
34
34
35
36
37
38
39
40
41
42
43
43
44
45
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
15 7808.М16х45 Болт
19 ЭО-3322Б.03.30.016 Кольцо уплотнительное
19 9833.300-310-53-1-3 Кольцо
27 ЭО-3322А.09.40.004 Пробка коническая
32 ЭО-3322Б.03.30.019 Кольцо
33 7808.М10х25 Болт
34 3618 Подшипник
35 ЭО-3322Б.03.30.015 Кольцо защитное
36 ЭО-3322Б.03.30.006 Вал
37 ЭО-3322Б.03.30.018 Упор
38 6402.10.65Г Шайба
39 Э 0 -3322 Б.03.30.002 Корпус
40 ЭО-3323.20.30.049 Пробка
41 13841.1Б190 Кольцо
42 9833.102-108-36-2-2 Кольцо
43 8752.2-110x135-1 Манжета
44 ЭО-3322.03Д .00.047 Кольцо
45 ЭО-3322Б.03.30.026 Шестерня
45 ЭО-3322.03Д.00.013 Шестерня m=12, z=12
46 Э-302Б-4-0900-02 Шайба
47 ЭО-3322А.15.01.009 Планка
48 Э-302Б-1-5400-04 Прокладка
49 ЭО-3322.03Д.00.046 Крышка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
