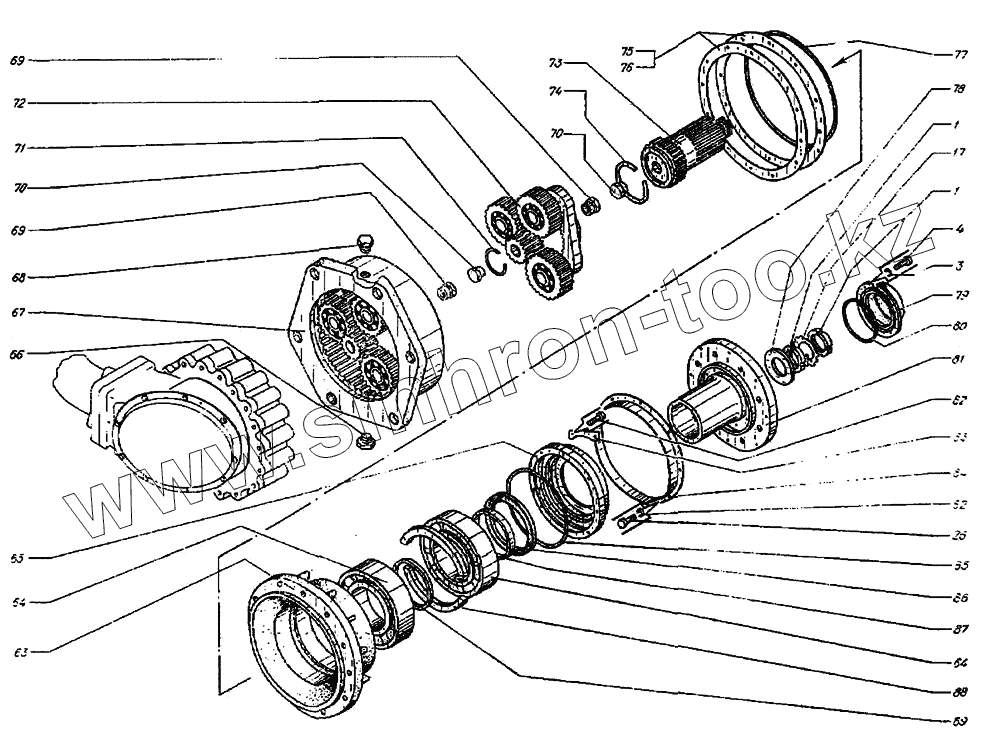

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Механизм хода экскаватора правый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
3
4
17
26
62
63
64
64
65
66
67
68
69
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
Позиция на иллюстрации Заводской номер детали Название детали
1 11871.AM46х1,5.6H Гайка
3 7796.M10-6gх25 Болт
4 6402.10.65Г Шайба
17 11872.48 Шайба
26 7796.М8-6gх20 Болт
62 6402.9.65Г Шайба
63 У3010.03.00.003 Корпус
64 3524 Подшипник
65 У3010.03.00.012 Крышка
66 КГ 3/4 Пробка
67 У3510.07.10.000-01 Модуль планетарный
68 У3010.02.00.029 Пробка-сапун
69 У3010.02.00.014 Упор
70 У3010.02.00.013 Упор
71 У3940.1А70 Кольцо
72 У3510.07.20.000-02 Модуль планетарный
73 У3010.03.00.007 Вал
74 У3940.1А115 Кольцо
75 У3910.03.00.026 Прокладка
76 У3010.03.00.026-01 Прокладка
77 У3010.03.00.017 Кольцо
78 У3010.03.00.008 Шайба
79 У3010.03.00.009 Крышка
80 9833.125-130-36-1-3 Кольцо
81 У3010.03.00.005 Фланец
82 7796.М10-6gх35 Болт
83 У3010.03.00.006 Планка стопорная
84 У3010.03.00.004 Грязеотражатель
85 У3010.03.00.013 Кольцо
86 8752.1,2-140х170-4 Манжета
87 У3010.01.00.011 Втулка
88 У3010.03.00.013 Кольцо
89 У3010.03.00.014 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
