Каталог запасных частей к технике: ТВЭКС ЭО-3122. Каток поддерживающий

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

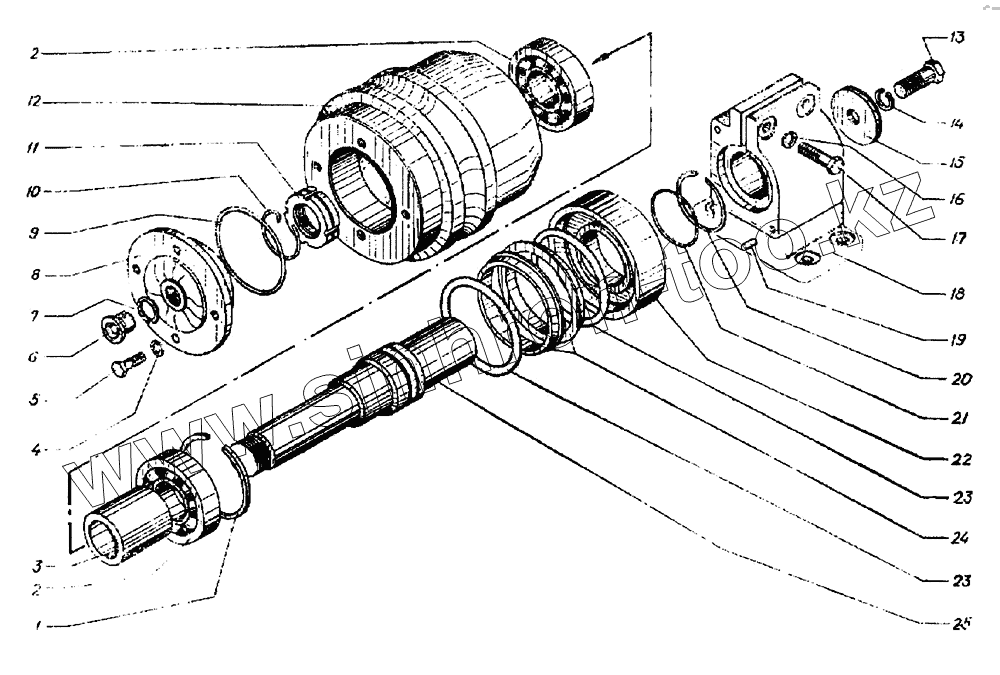

Позиция на иллюстрации	Заводской номер детали		Название детали
1	13941.Б90		Кольцо
2	308		Подшипник
3	ЭО-3122.30.14.006		Втулка
4	6402.10.65Г		Шайба
5	7798.M10х25		Болт
6	У2120.03.00-007		Пробка
7	У2120.03.00.008		Прокладка
8	ЭО-3122.30.14.004		Крышка
9	9833.084-090-36-2-2		Кольцо
10	ЭО-3122.30.14.008		Кольцо
11	ЭО-3122.30.14.007		Гайка
12	ЭО-3122.30.14.100		Каток
13	7798.М16х40		Болт
14	6402.16.65Г		Шайба
15	ЭО-3122.30.14.009		Шайба
16	6402.12.65Г		Шайба
17	7798.M12х40		Болт
18	ЭО-3122.30.14.003		Кронштейн
19	3129.8m6х16		Штифт
20	13940.Б60		Кольцо
21	9833.054-060-36-2-2		Кольцо
22	ЭО-3122.30.14.005		Крышка
23	У2120.03.00.005		Кольцо
24	У2120.03.00.200		Уплотнение
25	ЭО-3122.30.14.002		Ось

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
