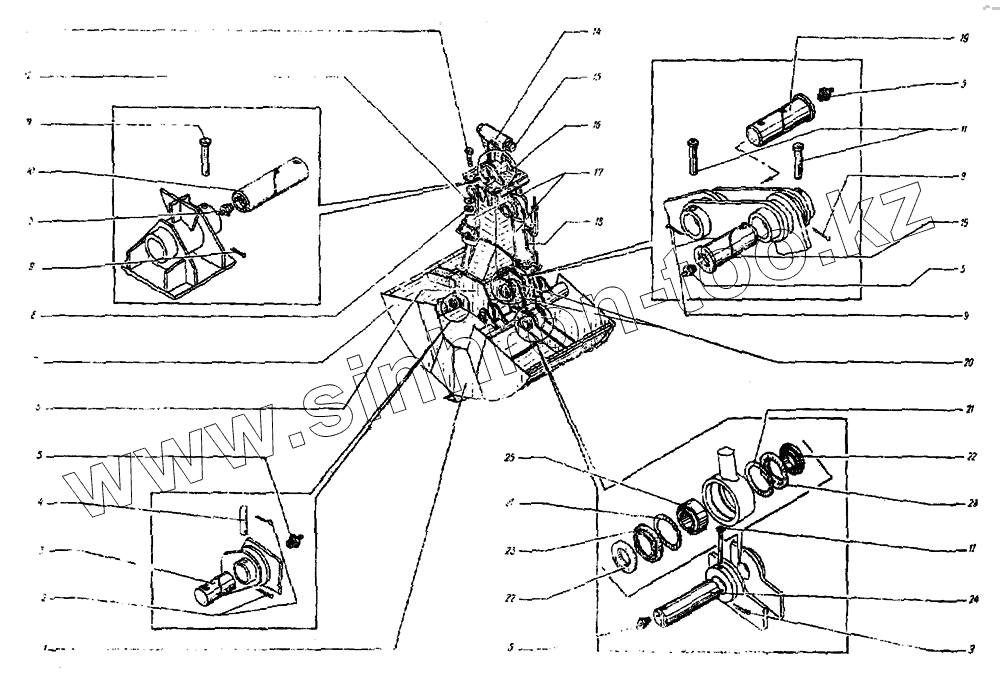

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Грейфер 0,5 куб. м

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
5
6
7
8
9
9
9
9
10
11
11
11
12
13
14
15
16
17
18
19
19
20
21
21
22
22
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
ЭО-3323.43.00.930 ЭО-3323.43.00.930 Челюсти сменные к грейферу емкостью 0,63 м3
ЭО-3323.43.00.800 ЭО-3323.43.00.800 Челюсти сменные к грейферу емкостью 0,32 м3
1 ЭО-3323.43.00.500 Челюсть правая
2 397.3,2х20 Шплинт
3 ЭО-3323.43.00.003 Палец
4 ЭО-3322Б.48.01.023 Фиксатор
5 19853.1.3. Ц6хр Масленка
6 ЭО-3323.43.00.300 Рама
7 ЭО-3323.43.00.600 Челюсть левая
8 5915.М24 Гайка
9 397.4х28 Шплинт
10 ЭО-3322Б.48.01.022 Палец
11 ЭО-3322А.41.00.003 Палец
12 6402.24.65Г Шайба
13 7808.М24х80 Болт
14 ЭО-3323.43.00.100 Подвеска
15 ЭО-3323.43.00.001 Палец
16 ЭО-3322Б.48.01.200 Кронштейн подвески
17 22-1417.1.16.1.У-125х80х250 Гидроцилиндр
18 ЭО-3323.43.00.700 Трубопроводы рабочего оборудования грейфера
19 ЭО-3323.43.00.002 Палец
20 ЭО-3323.43.00.400 Тяга
21 13941.2Б110 Кольцо
22 ЭО-3322А 23.00.001 Кольцо распорное
23 ЭО-3322А.25 00.092 Кольцо уплотнительное
24 ЭО-3322А.11.00.002 Палец
25 ШC-70 Подшипник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
