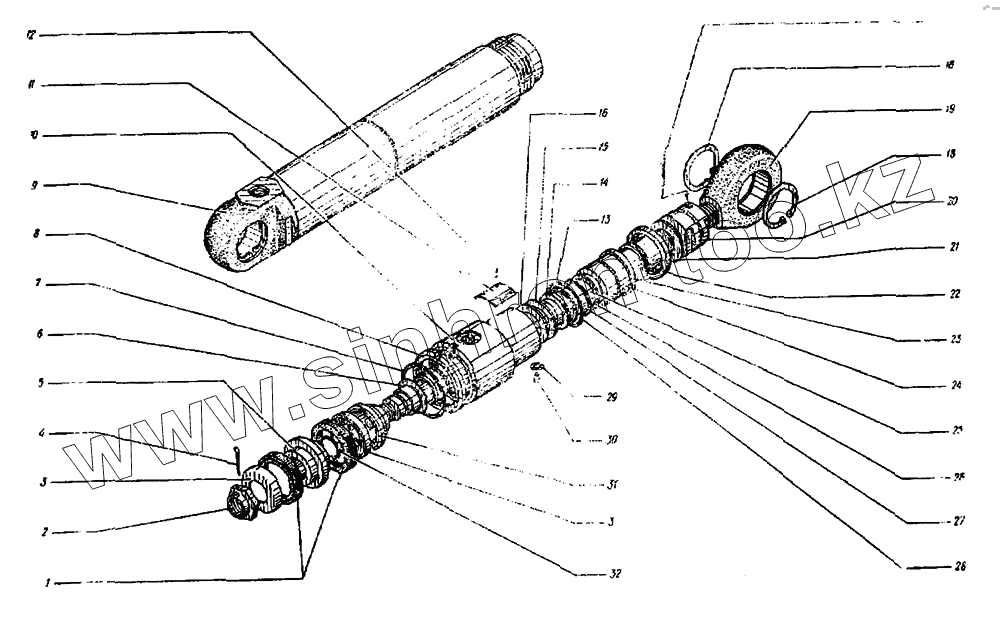

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Гидроцилиндр ковша (грейфера, прямой и обратной лопаты)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	70020.00009		Манжета
2	У4.560.086.013		Гайка
3	У4.560.087.007		Упор
4	70680.15007		Шплинт 8х70
5	У4.560.082.150		Поршень
6	У4.560.086.009		Втулка демпфера
7	7001020025		Кольцо
8	У4.560.087.006		Гайка
9	У4.560.082.100		Цилиндр
10	У4.560.086.001		Крышка сквозная
11	У4.560.087.003		Пластинка
12	70600.12002		Заклепка 2х6
13	У4.560.086.003		Шайба
14	70020.00007		Манжета
15	У4.560.086.002		Манжетодержатель
16	У4.560.087.004		Кольцо стопорное
17	У4.660.87.002		Штифт
18	У4.560.087.005		Кольцо стопорное
19	У4.560.087.001		Проушина
20	ЭО-3322А31.00.101		Удлинитель штока
21	ЭО-3322А.31.00.102		Шайба
22	У4.560.086.006		Гайка грязесъемника
23	У4.560.088.012		Грязесъемник
24	У4.560.086.004		Втулка
25	У4.660.086.200		Шток
26	У4.569.086.005		Шайба защитная
27	70010.20045		Кольцо
28	70010.20050		Кольцо
29	У4.560.041.013		Прокладка D=6х2
30	70310.25203		Винт М8х1.2х10
31	У4.560.086.011		Демпфер
32	70010.20028		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
