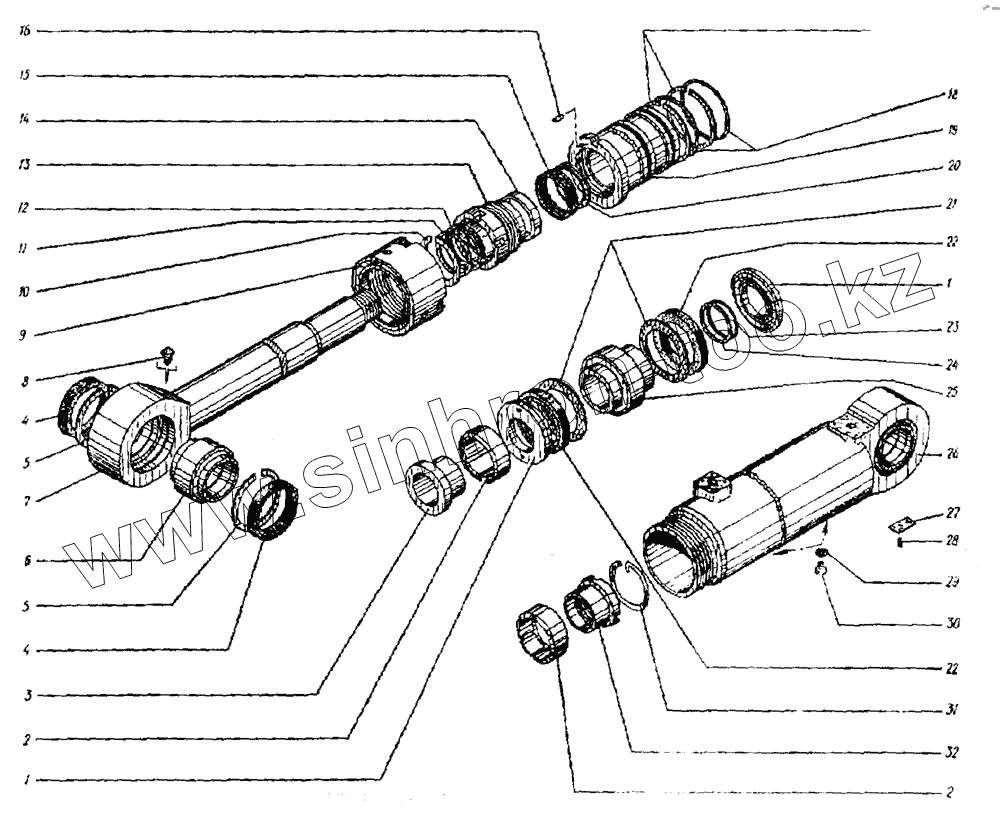

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Гидроцилиндр

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	У4564.300.06-03		Манжетодержатель
2	У4564.300.04-03		Демпфер
3	У4564.300.05-03		Шайба
4	8752.1-105х130-3		Манжета
5	13941-2Б105		Кольцо защитное
6	ШС70		Подшипник
7	У4564.300.40-03.37		Шток
8	19853.1.3.Ц6xp		Масленка
9	У4564.300.02-03		Гайка накидная
10	3941-1A105		Кольцо
11	У4564.300.05-03		Шайба
12	У4564.300-90-03		Грязесъемник 390-4РП-2035
13	У4564.300.01-03		Втулка регулировочная
14	22704.KH90х105-2		Кольцо
15	22704.M90х105-2		Манжета
16	3128.6hх20		Штифт
17	23625.1353-1400		Кольцо защитное
18	9633.135-140-30-2-3		Кольца
19	У4564.300.10.03		Втулка
20	22704. K090х105-2		Кольцо
21	У4564.300.07-03		Кольцо защитное
22	14896.140х120-6		Манжета
23	9833.075-080-30-2-3		Кольцо
24	23825.750-797		Кольцо защитное
25	У4564.30020-03		Поршень
26	У4564.300.30-03.37		Корпус
27	У4564.300.14		Табличка
28	10299.3х5		Заклепка
29	У4564.300.13		Шайба
30	У4564.300.12		Пробка
31	У4564.300.11-03		Кольцо стопорное
32	У4564.300.09-03		Гайка
