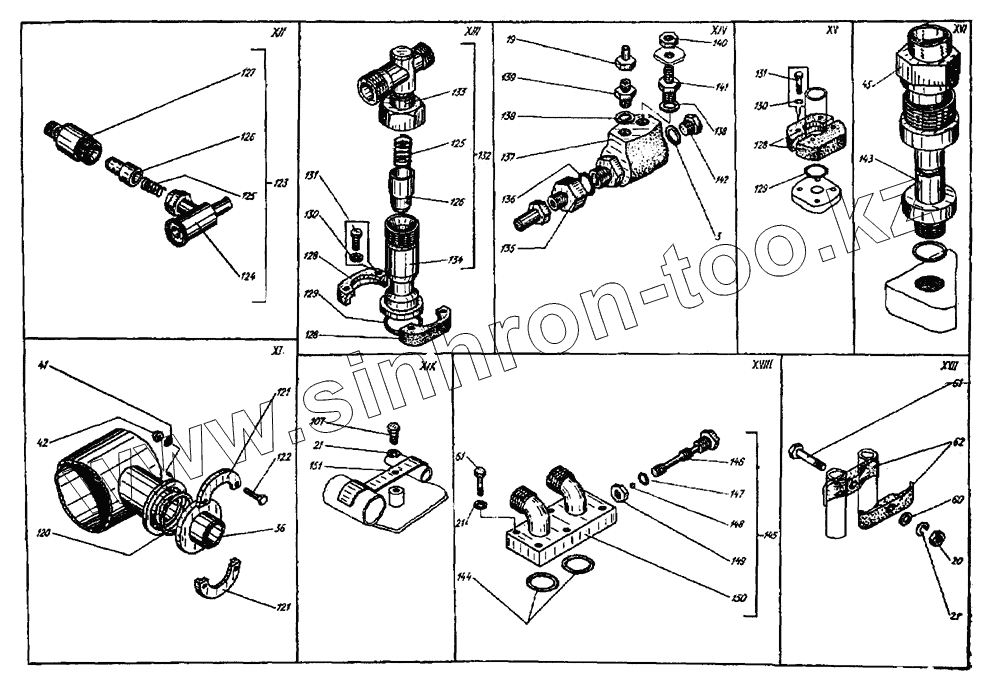

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Гидрооборудование на поворотной платформе
3
19
20
21
21
21
36
41
42
45
60
61
61
62
107
120
121
121
122
123
124
125
125
126
126
127
128
128
128
129
129
130
130
131
131
132
133
134
135
136
137
138
138
139
140
141
142
143
144
145
146
147
148
149
150
151
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 23358.М27 | Прокладка | |
| 19 | ЭО-3122.17.01.040 | Трубопровод | |
| 20 | 5915.М12 | Гайка | |
| 21 | 6402.12.65Г | Шайба | |
| 36 | ЭО-3323.01.82.280 | Трубопровод | |
| 41 | 6402.10.65Г | Шайба | |
| 42 | 5915.М10 | Гайка | |
| 45 | РВД25х630-250У | Рукав | |
| 60 | 11371.12 | Шайба | |
| 61 | 7808.М12x45 | Болт | |
| 62 | ЭО-3323.41.08.004 | Скоба | |
| 107 | 7808.М12x25 | Болт | |
| 120 | 9833.049-055-36-2-2 | Кольцо | |
| 121 | ЭО-3322А.04.08.016 | Полукольцо | |
| 122 | 7795.M10x40 | Болт | |
| 123 | ЭО-3122.17.01.700 | Клапан обратный | |
| 124 | ЭО-3122.17.01.710 | Трубопровод | |
| 125 | ЭО-3323.01.80.603 | Пружина | |
| 126 | ЭО-3323.01.80.602 | Клапан | |
| 127 | ЭO-3122.17.01.701 | Корпус | |
| 128 | ЭО-3322А.23.02.009 | Фланец | |
| 129 | 9833.038-044-36-2-2 | Кольцо | |
| 130 | 6402.14.65Г | Шайба | |
| 131 | 7808.М14x45 | Болт | |
| 132 | ЭO-3122.17.01.800 | Клапан обратный | |
| 133 | ЭО-3122.17.01.810 | Штуцер угловой | |
| 134 | ЭО-3122.17.01.801 | Корпус | |
| 135 | ЭО-3323.20.82.120 | Втулка | |
| 136 | 23358.М42 | Прокладка | |
| 137 | 541.12.10 | Гидрозамок | |
| 138 | 23358.М22 | Прокладка (с гидромотором ДЭЦ) | |
| 139 | ЭО-3323.20.83.001 | Штуцер | |
| 140 | ЭО-3322А.24.01.008 | Гайка | |
| 141 | ЭО-3323.01.82.016 | Штуцер | |
| 142 | ЭО-3322А.23.02.031 | Заглушка | |
| 143 | ЭО-3122.17.01.140 | Трубопровод | |
| 144 | 9833.045-050-30-2-2 | Кольцо | |
| 145 | ЭО-3323.01.82.440 | Фланец | |
| 146 | ЭО-3322А.04.31.611 | Винт запорный | |
| 147 | 9833.012-016-25-1-2 | Кольцо | |
| 148 | 3722.БV-10mmP | Шарик | |
| 149 | 15522. М22х 1,5 | Гайка | |
| 150 | ЭО-3323.01.82.445 | Фланец | |
| 151 | ЭО-3322А.25.10.002 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
