Каталог запасных частей к технике: ТВЭКС ЭО-3122. Гидрооборудование на поворотной платформе

Тип техники

Марка

Модель

Схема

6

6

25

25

46

50

59

62

85

101

102

113

113

114

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

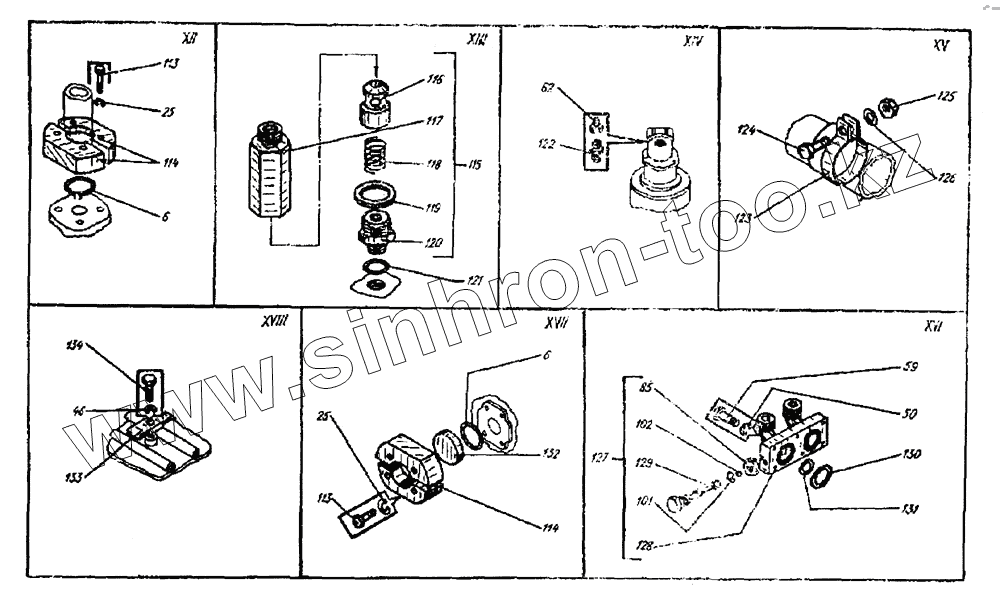

Позиция на иллюстрации	Заводской номер детали		Название детали
6	9833.030-035-30-1-2		Кольцо
25	6402.10.65Г		Шайба
46	6402.12.65Г		Шайба
50	ЭО-3122.18.10.130		Трубопровод
59	7808.М12-8gx45		Болт
62	ЭО-3323.01.80.340		Трубопровод
85	15522М22х1,5		Гайка
101	9833.012-016-25-2-2		Кольцо
102	3722.БV-10ммР		Шарик
113	7795.М10-8gх40		Болт
114	ЭО-3322Б.23.02.701		Корпус
115	9833.049-055-36-2-2		Кольцо
116	ЭО-3122.18.10.202		Клапан
117	ЭО-3322А.04.08.016		Полукольцо
118	ЭО-3323.01.80.600		Клапан обратный
119	ЭО-3323.01.80.610		Штуцер угловой
120	ЭО-3323.01.80.603		Пружина
121	ЭО-3323.01.80.601		Корпус
122	ЭО-3323.01.80.602		Клапан
123	Э-302-1-3000-07 7805.M6-8gx30		Хомут
124	Болт		Болт
125	5915.M6		Гайка
126	11371.6		Шайба
127	ЭО-3323.01.82.440		Фланец
128	ЭО-3323.01.82.445		Фланец
129	ЭО-3322А.04.81.611		Винт запорный
130	23358.M22		Прокладка
131	9833.045-050-30-2-2		Кольцо
132	ЭО-3323.01.80.002		Заглушка
133	ЭО-3323.41.08.004		Скоба
134	7808.M12-8gх30		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
