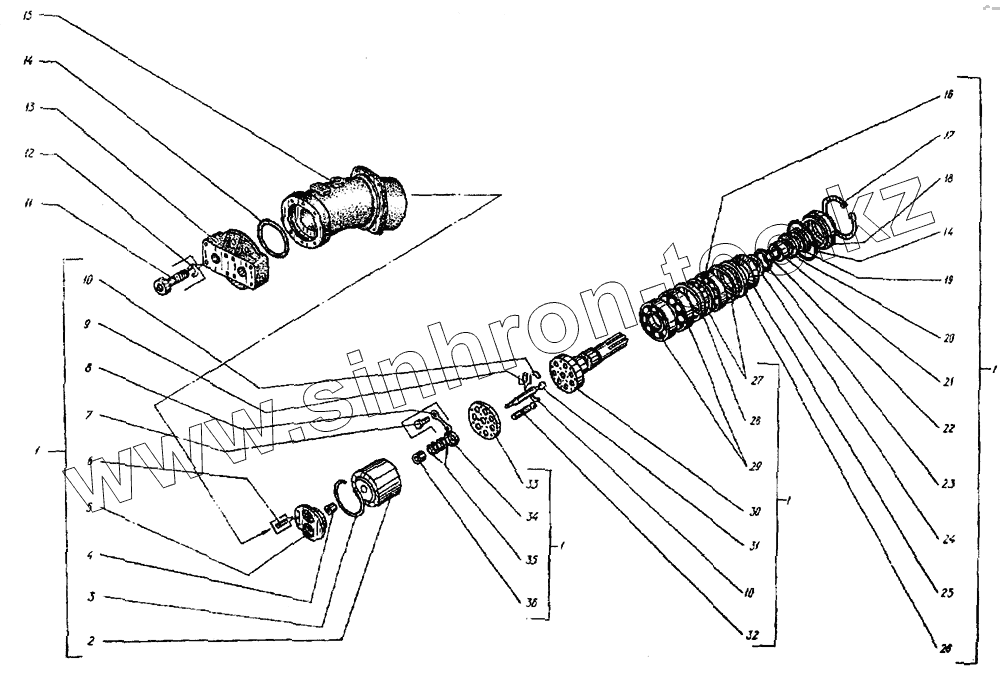

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Гидромотор
1
1
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 200.25.08.01.01.01 | Узел качающий | |
| 2 | 210.25.59502 | Блок цилиндров | |
| 3 | 210.25.10.1042 | Кольцо пружинное | |
| 4 | 210.25.1863 | Втулка подшипника | |
| 5 | 210.26.1039 | Распределитель | |
| 6 | ШТЦ-102х25 | Штифт | |
| 7 | БПТ-М5х16 | Болт | |
| 8 | 210.25.3505 | Шайба отгибная | |
| 9 | 210.25.55209 | Штифт | |
| 10 | 210.25.10.1040 | Сухарь | |
| 11 | ВЦШ-М12х35 | Винт | |
| 12 | ШП-12 | Шайба | |
| 13 | 210.25.1401 | Крышка | |
| 14 | КРУ-У-120х0-2 | Кольцо | |
| 15 | 210.25.1372 | Корпус | |
| 16 | 311 | Подшипник | |
| 17 | 210.25.83419 | Кольцо | |
| 18 | 210.25.3200-01 | Крышка | |
| 19 | 210.25.021 | Кольцо упорное | |
| 20 | АРМ-1-50х70-1 | Манжета | |
| 21 | 210.25.3201 | Втулка | |
| 22 | 210.25.83770-01 | Кольцо уплотнительное | |
| 23 | КНЭ-В35 | Кольцо | |
| 24 | 210.25.6738 | Втулка пружины | |
| 25 | 210.25.6731 | Пружина тарельчатая | |
| 26 | 210.25.6742 | Кольцо распорное | |
| 27 | 210.25.84591 | Прокладка | |
| 27 | 210.25.016 | Прокладка | |
| 27 | 210.25.6459 | Прокладка | |
| 28 | 210.25.6745 | Втулка распорная | |
| 29 | 6-466311К | Подшипник | |
| 30 | 210.25.0171 | Вал | |
| 31 | 210.25.1037 | Шип центральный | |
| 32 | 210.25.0178 | Поршень с шатуном | |
| 33 | 210.25.62574 | Пластина прижимная | |
| 34 | 210.25.1038 | Втулка прижимная | |
| 35 | 210.25.1041 | Пружина тарельчатая | |
| 36 | 210.25.1044 | Втулка |
