Каталог запасных частей к технике: ТВЭКС ЭО-3122. Фильтр магистральный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

19

20

21

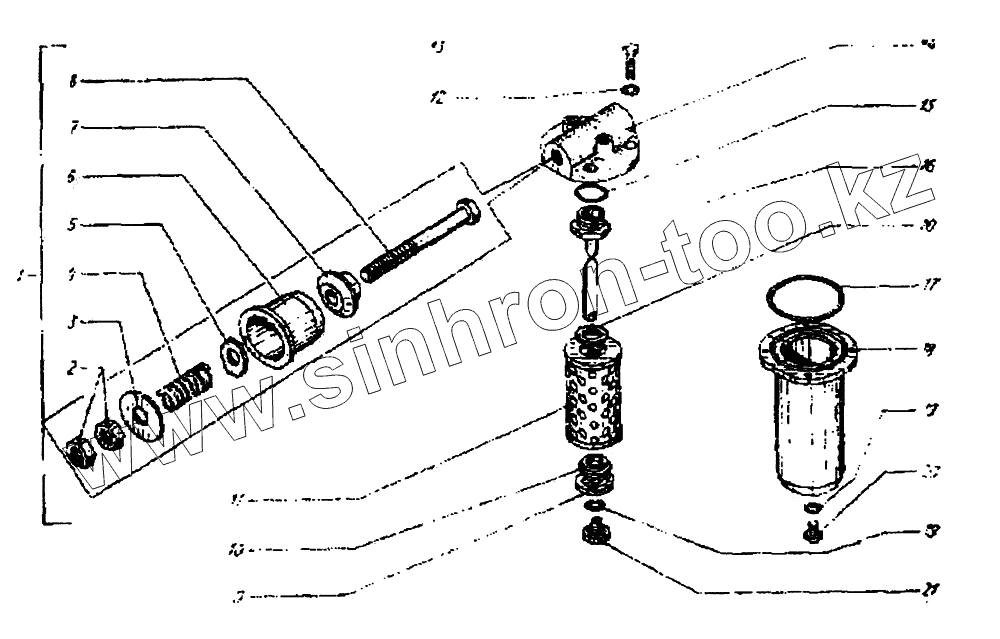

Позиция на иллюстрации	Заводской номер детали		Название детали
1	У491.033-300А		Клапан в сборе
2	ГШН-М8х1		Гайка
3	ШУМ-8		Шайба
4	У491.034-305А		Пружина
5	У491.001-304		Шайба
6	У491.033-302А		Втулка
7	У491.034-301А		Клапан
8	У491.034-303Б		Болт
9	У491.031-001		Чашка
10	У491.032Б-003		Прокладка
11	477-00-00-00		Элемент фильтрующий
12	ШП-12		Шайба
13	БНТ-М12х30		Болт
14	У491.033Б-001		Крышка
15	КРУ-015-050-30-2-2		Кольцо
16	У491.032Б-200		Стержень
17	КРУ-135-140-30-2-2		Кольцо
18	У491.032Б-100		Корпус в сборе
19	КРУ-015-019-25-2-2		Кольцо
20	У491.001Б-003		Пробка
21	У491.001Б-004		Болт специальный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
